Trong quản lý chất lượng, dữ liệu đóng vai trò như “nguyên liệu đầu vào” cho mọi quyết định. Tuy nhiên, nếu dữ liệu không được trực quan hóa, việc phân tích và nhận diện vấn đề của nhà quản trị sẽ gặp nhiều khó khăn. Để giải quyết vấn đề này, nhiều doanh nghiệp đã sử dụng biểu đồ Histogram để phân tích dữ liệu, kiểm soát sai lỗi và nâng cao hiệu quả quản trị. Vậy Histogram là gì? Bài viết này sẽ giúp bạn hiểu rõ hơn về khái niệm, ý nghĩa và cách vẽ biểu đồ tần suất Histogram trong quản lý chất lượng.
Histogram (hay Biểu đồ tần suất) là một dạng biểu đồ cột thể hiện sự phân bố tần suất của một tập dữ liệu liên tục. Dựa vào hình dạng của biểu đồ Histogram, doanh nghiệp có thể nhanh chóng nhận diện xu hướng, phát hiện những biến động bất thường của dữ liệu để đưa ra quyết định điều chỉnh quy trình kịp thời.

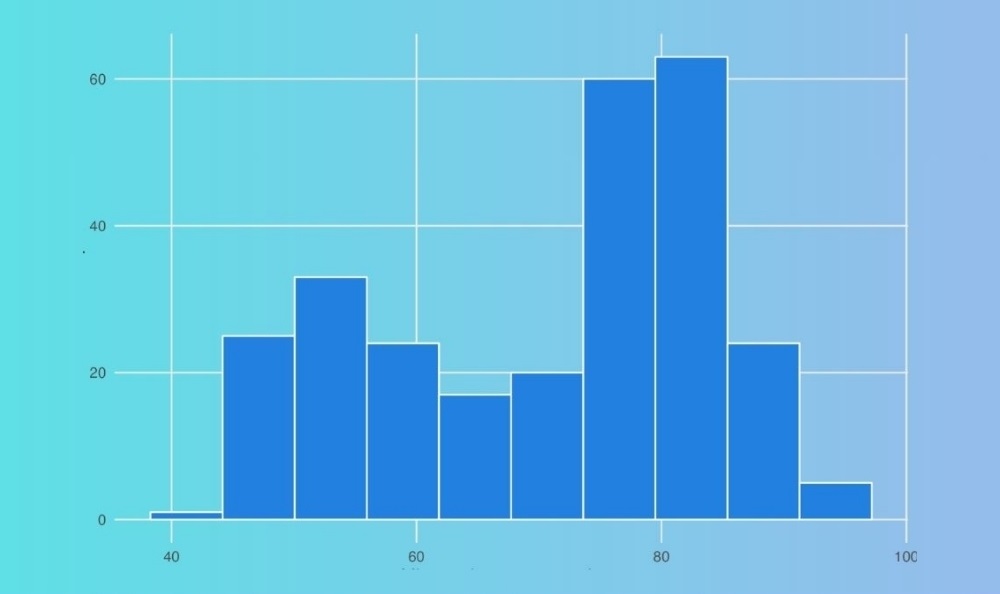

Biểu đồ Histogram
Histogram không chỉ giúp doanh nghiệp quan sát dữ liệu một cách trực quan mà còn là cơ sở để đánh giá năng lực quy trình (Process Capability), xác định mức độ biến động của quá trình sản xuất và hỗ trợ triển khai các phương pháp cải tiến như Lean Manufacturing hay Six Sigma.
Biều đồ Histogram là một trong 7 công cụ quản lý chất lượng (7QC Tools) được sử dụng phổ biến tại các doanh nghiệp sản xuất. Trong biểu đồ tần suất, trục hoành biểu diễn các khoảng giá trị và trục tung thể hiện tần suất xuất hiện của dữ liệu trong mỗi khoảng đó. Khác với biểu đồ cột (Bar Chart) thông thường, các cột trong biểu đồ tần suất Histogram tiếp giáp nhau không có khoảng cách, phản ánh tính chất liên tục của dữ liệu.
| Tiêu chí | Histogram |
Biểu đồ cột |
| Dữ liệu | Liên tục | Rời rạc |
| Mục đích | Phân tích phân bố dữ liệu | So sánh danh mục |
| Khoảng cách giữa các cột | Không có | Có |
| Trục X | Khoảng giá trị | Danh mục |
| Ứng dụng | Kiểm soát chất lượng, thống kê | Báo cáo, so sánh dữ liệu |
Nếu doanh nghiệp muốn đánh giá sự biến động của thông số sản xuất như kích thước, trọng lượng hay thời gian chu kỳ thì Histogram là công cụ phù hợp hơn biểu đồ cột thông thường.
Tùy theo hình dạng phân bố dữ liệu, biểu đồ Histogram có thể chia thành nhiều dạng khác nhau. Nhận biết đúng hình dạng biểu đồ sẽ giúp doanh nghiệp phân tích chính xác và đưa ra biện pháp xử lý phù hợp. Dưới đây là 5 dạng biểu đồ Histogram phổ biến.
Dữ liệu phân phối theo dạng hình chuông. Đỉnh nằm ở trung tâm và tần suất giảm dần về hai phía. Biểu đồ phân phối chuẩn Histogram cho thấy quy trình đang vận hành ổn định, được kiểm soát tốt. Đây được xem là dạng phân bố tần suất lý tưởng nhất mà mọi doanh nghiệp đều hướng tới.
Histogram dạng phân bố chuẩn
Là dạng phân phối bất đối xứng. Dữ liệu bị giới hạn nên thường tập trung về một phía, tạo thành phần đuôi dài về phía ngược lại (lệch trái hoặc lệch phải). Dạng biểu đồ tần suất dạng lệch cho thấy quy trình hiện tại của doanh nghiệp đang gặp vấn đề, người quản lý cần tập trung tìm ra nguyên nhân để khắc phục.
Histogram dạng phân bố lệch
Tần xuất dữ liệu xuất hiện tại trung tâm thấp hơn các khoảng lân cận, tạo thành hai đỉnh riêng biệt rõ rệt. Dạng biểu đồ này cho thấy hai nhóm dữ liệu có phân bố khác nhau bị trộn lẫn trong cùng một biểu đồ. Ví dụ, sản phẩm được sản xuất bằng hai máy khác nhau, hai ca làm việc khác nhau, hai loại nguyên vật liệu khác nhau,… Vì vậy, để tránh sai lệch, doanh nghiệp cần tách ra vẽ riêng 2 biểu đồ tần suất để phân tích.
Histogram dạng phân bố hai đỉnh
Trong biểu đồ có một nhóm dữ liệu nhỏ bị tách biệt (sang trái/ phải) so với các dữ liệu còn lại, tạo thành hình dạng như một hòn đảo. Đây được xem là những dữ liệu bất thường. Nếu thấy xuất hiện trong biểu đồ, người quản lý có thể phán đoán rằng nhóm dữ liệu này có nguồn gốc từ một quy trình, điều kiện hoặc phân bố khác biệt bị trộn lẫn vào bộ dữ liệu chính. Bằng cách tìm hiểu lịch sử lấy dữ liệu, người quản lý có thể xác định được nguồn gốc của vấn đề và cách để khắc phục.
Histogram phân bố dạng đảo nhỏ
Dữ liệu không theo quy luật rõ ràng, các cột dữ liệu phân phối cao thấp xen kẽ tạo thành hình răng lược. Khi thấy biểu đồ Histogram phân phối theo dạng răng lược, người quản lý có thể phán đoán kết quả của dữ liệu bị làm tròn hoặc cách xây dựng biểu đồ phân bố ban đầu không chính xác.

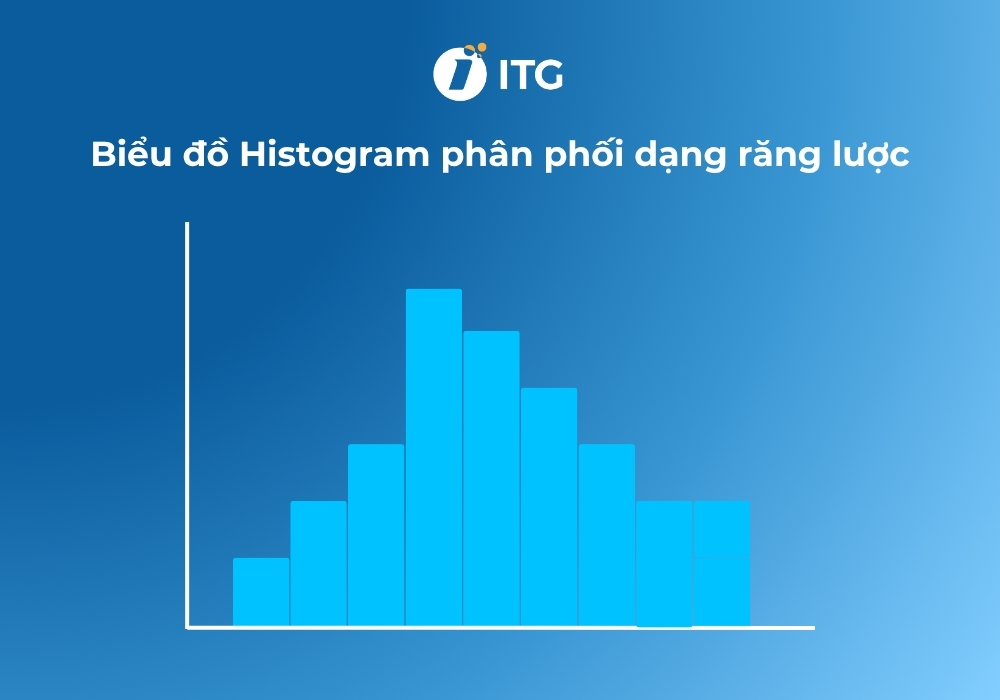

Histogram phân bố dạng răng lược
>> Xem thêm: Biểu đồ kiểm soát (Control Chart) trong quản lý chất lượng: Phân loại, ứng dụng và cách vẽ
Sau khi xây dựng biểu đồ Histogram, doanh nghiệp có thể đánh giá tình trạng của quy trình sản xuất thông qua 5 bước phân tích cơ bản dưới đây:
Quan sát khu vực có tần suất xuất hiện cao nhất trên biểu đồ để xác định nơi dữ liệu tập trung nhiều nhất. Điều này giúp doanh nghiệp đánh giá kết quả sản xuất có đang bám sát giá trị mục tiêu hay không.
Quan sát độ rộng của biểu đồ để xác định mức độ biến động của quy trình. Dữ liệu càng tập trung, quy trình càng ổn định. Ngược lại, dữ liệu phân tán rộng cho thấy quy trình có sự dao động lớn và tiềm ẩn nguy cơ phát sinh lỗi.
So sánh hình dạng Histogram với các dạng phân bố phổ biến như phân phối chuẩn, lệch, hai đỉnh hoặc đảo nhỏ. Điều này giúp doanh nghiệp nhanh chóng nhận biết các dấu hiệu bất thường và đánh giá mức độ ổn định của quy trình.
Quan sát các điểm hoặc nhóm dữ liệu tách biệt khỏi phần lớn dữ liệu còn lại. Đây có thể là dấu hiệu của lỗi thiết bị, nguyên vật liệu không đồng nhất hoặc sự thay đổi trong quá trình sản xuất cần được điều tra và xử lý.
Đối chiếu phân bố dữ liệu với giới hạn kỹ thuật dưới (LSL) và giới hạn kỹ thuật trên (USL). Nếu phần lớn dữ liệu nằm trong khoảng cho phép, quy trình được xem là đáp ứng yêu cầu chất lượng. Ngược lại, doanh nghiệp cần xem xét điều chỉnh quy trình để giảm tỷ lệ sản phẩm không đạt chuẩn.
Thông qua việc xác định vị trí trung tâm, đánh giá độ phân tán, phân tích hình dạng phân bố và so sánh với giới hạn kỹ thuật, doanh nghiệp có thể sử dụng Histogram để kiểm soát biến động quy trình, phát hiện sớm sai lệch và nâng cao hiệu quả quản lý chất lượng.
Histogram là công cụ thống kê và trực quan hóa, giúp doanh nghiệp sản xuất kiểm soát hoạt động quản lý chất lượng hiệu quả. Cụ thể, công cụ này có thể giúp doanh nghiệp:
Phân tích sự phân bố và biến động của dữ liệu
Biểu đồ tần suất giúp doanh nghiệp trực quan hóa các dữ liệu thô về thông số kỹ thuật như: Kích thước sản phẩm, trọng lượng, nhiệt độ gia công, thời gian chu kỳ sản xuất, tỷ lệ lỗi,… thành hình ảnh trực quan. Thông qua đó, người quản lý có thể xác định quy trình sản xuất hiện tại có đang hoạt động ổn định không, sản phẩm có đáp ứng được giới hạn kỹ thuật như yêu cầu không hay cần điều chỉnh.
Phát hiện biến động bất thường
Theo dõi biểu đồ Histogram giúp nhân viên quản lý chất lượng nhận diện sớm những biến động bất thường hoặc lỗi tiềm ẩn trong quy trình sản xuất. Chẳng hạn:
Đánh giá mức độ tuân thủ tiêu chuẩn kỹ thuật
Histogram cho phép doanh nghiệp so sánh dữ liệu sản xuất thực tế với yêu cầu về kỹ thuật (USL/LSL) được đặt ra. Nếu phần lớn dữ liệu nằm trong giới hạn cho phép, quy trình sản xuất được đánh giá là đạt yêu cầu. Ngược lại, nếu nhiều điểm vượt chuẩn, doanh nghiệp cần xem xét lại quy trình hoặc hiệu chuẩn thiết bị để sản phẩm đạt được chất lượng như thiết kế.
Hỗ trợ ra quyết định dựa trên dữ liệu
Đối với các doanh nghiệp theo đuổi mô hình Lean Manufacturing và Six Sigma, mọi quyết định cải tiến đưa ra đều phải dựa trên dữ liệu thực tế thay vì cảm tính. Bằng cách ứng dụng biểu đồ tần suất Histogram, doanh nghiệp sẽ được cung cấp các bằng chứng khách quan để:
Đây là những thông tin quan trọng giúp nhà quản lý ra quyết định cải tiến chất lượng chính xác, phù hợp với hiện trạng sản xuất.
Sau khi đã hiểu rõ Histogram là gì và nắm được các dạng biểu đồ Histogram trong quản lý chất lượng thường gặp. Để ứng dụng hiệu quả công cụ này, doanh nghiệp có thể tham khảo hướng dẫn quy trình 5 bước vẽ biểu đồ Histogram chi tiết dưới đây.
Cách vẽ biểu đồ Histogram chuẩn
Trước tiên, doanh nghiệp cần thu thập dữ liệu mẫu (tối thiểu 50-100 điểm dữ liệu) để đảm bảo biểu đồ Histogram có ý nghĩa thống kê.
Sau khi thu thập đủ dữ liệu, người thực hiện sẽ xác định giá trị lớn nhất trong tập dữ liệu (X max) và dữ liệu nhỏ nhất trong tập dữ liệu (X min).
Lưu ý, ngoài giá trị đo, doanh nghiệp cần ghi nhận đầy đủ thông tin về thời gian thu thập (ca sản xuất, ngày/tháng), người thực hiện đo, thiết bị đo sử dụng, mã lô sản xuất, điều kiện môi trường (nếu liên quan),… khi thu thập số liệu.
Sau khi thu thập dữ liệu, người thực hiện sẽ tiến hành tính toán 3 chỉ số quan trọng để định hình biểu đồ tần suất:
Dựa trên X min và chỉ số (h), người thực hiện có thể xác định được giới hạn trên và giới hạn dưới của từng lớp:
Ví dụ:
| Lớp | Giới hạn dưới | Giới hạn trên |
| 1 | 9.5 | 9.6 |
| 2 | 9.6 | 9.7 |
| … | … | … |
| 10 | 10.4 | 10.5 |
Thông qua bảng tần suất, người thực hiện sẽ tiến hành:
Kết quả thu được là biểu đồ thể hiện rõ ràng sự phân bố dữ liệu: Tập trung, lệch, hay phân tán.
Cuối cùng, người thực hiện chỉ cần quan sát hình dạng biểu đồ quản lý chất lượng Histogram, so sánh với các dạng phân phối phổ biến đã được chia sẻ ở trên (chuẩn, lệch, hai đỉnh,…) và giới hạn tiêu chuẩn kỹ thuật (USL/LSL) trên trục hoành của biểu đồ để đưa ra kết luận phù hợp:
>> Tham khảo thêm: Biểu đồ xương cá ứng dụng trong sản xuất (Fishbone Diagram)
1. Lĩnh vực: Sản xuất & lắp ráp xe đạp.
2. Vấn đề: Cần đánh giá chất lượng quá trình sản xuất tại phân xưởng sản xuất trục xe đạp.
3. Công cụ giải quyết: Ứng dụng biểu đồ tần suất Histogram.
4. Thực hành: 10 mẫu sản phẩm sẽ được lấy ra để đo kích thước đường kính trục để đánh giá chất lượng quá trình sản xuất. Dữ liệu đo được sau 3 ngày (9 ca sản xuất ):
5. Kết luận: Từ biểu đồ này ta nhận ra rằng năng lực sản xuất của quá trình hiện hành thỏa mãn yêu cầu kỹ thuật bằng cách so sánh biểu đồ phân bố với giá trị chỉ tiêu.
Ngày nay, việc áp dụng 7 công cụ quản lý chất lượng (7QC Tools) nói chung và biểu đồ tần suất Histogram nói riêng ngày càng trở nên phổ biến tại các doanh nghiệp sản xuất. Tuy nhiên, nếu chỉ thực hiện thủ công, doanh nghiệp phải tốn rất nhiều thời gian và nguồn lực; kết quả tính toán cũng không được ghi nhận tức thì, làm giảm tính hiệu quả của báo cáo. Hiểu rõ điều này, ITG Technology đã tích hợp bộ công cụ 7QC Tools (gồm: Histogram, Scatter Diagram, Fishbone Diagram, Check Sheet, Control Chart, Pareto Diagram, Flow Chart) vào phân hệ quản lý chất lượng (QMS) trong giải pháp nhà máy thông minh 3S iFACTORY. Doanh nghiệp sử dụng 3S iFACTORYcó thể vận dụng hiệu quả các công cụ này vào hoạt động sản xuất để phân tích lỗi và chủ động phòng ngừa.
![Cải tiến toàn diện S-Q-C-D với giải pháp [3S iFACTORY]](https://itgtechnology.vn/wp-content/uploads/2026/03/So-do-3S-iFACTORY-02.png "Histogram là gì? Cách đọc, phân loại và ứng dụng biểu đồ Histogram trong quản lý chất lượng 2")
Hệ sinh thái Smart Factory giúp số hóa quy trình và khai phá giá trị vận hành vượt trội.
Như vậy, thông qua bài viết, ITG đã giải đáp chi tiết các thắc mắc liên quan đến khái niệm Histogram là gì, các dạng biểu đồ tần suất phổ biến và cách vẽ. Việc nắm vững các kiến thức liên quan đến Histogram sẽ giúp doanh nghiệp ứng dụng hiệu quả vào thực tế, từ đó kiểm soát chặt chẽ chất lượng và tối ưu hóa quy trình sản xuất.
1. Histogram được sử dụng để làm gì trong sản xuất?
Histogram giúp doanh nghiệp phân tích sự phân bố của các thông số sản xuất như kích thước, trọng lượng, nhiệt độ hoặc thời gian gia công. Từ đó, nhà quản lý có thể đánh giá mức độ ổn định của quy trình và phát hiện sớm các biến động bất thường.
2. Khi nào doanh nghiệp nên sử dụng biểu đồ Histogram?
Doanh nghiệp nên sử dụng Histogram khi cần đánh giá sự biến động của dữ liệu chất lượng, kiểm tra mức độ ổn định của quy trình hoặc phân tích nguyên nhân dẫn đến sản phẩm không đạt tiêu chuẩn.
3. Histogram có thể phát hiện lỗi sản xuất không?
Có. Histogram giúp nhận diện các dấu hiệu bất thường như phân bố lệch, phân bố hai đỉnh hoặc dữ liệu ngoại lệ. Đây thường là tín hiệu cho thấy quy trình sản xuất đang tồn tại sai lệch cần được kiểm tra và khắc phục.
4. Histogram khác gì so với biểu đồ cột?
Histogram dùng để thể hiện sự phân bố của dữ liệu liên tục, còn biểu đồ cột dùng để so sánh các nhóm dữ liệu rời rạc. Các cột trong Histogram luôn liền nhau để phản ánh tính liên tục của dữ liệu.
5. Histogram có phải là một trong 7 công cụ quản lý chất lượng không?
Có. Histogram là một trong 7 công cụ quản lý chất lượng cơ bản (7 QC Tools) được sử dụng phổ biến để phân tích dữ liệu, kiểm soát biến động quy trình và hỗ trợ cải tiến chất lượng sản phẩm.
