Hướng dẫn chi tiết quy trình sản xuất cơ khí chuẩn 8 bước

Quy trình sản xuất cơ khí chuẩn là yếu tố quyết định chất lượng, chi phí và tiến độ sản xuất của một lô hàng. Vậy quy trình sản xuất cơ khí thường gồm những bước nào? Doanh nghiệp cần chú ý những điều gì để đảm bảo quy trình gia công cơ khí vận hành hiệu quả? Câu trả lời sẽ có trong bài viết.

Hiểu như nào về quy trình sản xuất cơ khí chuẩn?

Quy trình sản xuất cơ khí chuẩn là trình tự các công đoạn gia công được thiết lập đáp ứng đúng tiêu chuẩn kỹ thuật (như ISO, JIS, DIN, ASTM) nhằm biến nguyên vật liệu thô (thép, nhôm, inox, nhựa kỹ thuật…) thành chi tiết hoặc sản phẩm cơ khí hoàn chỉnh. Sản phẩm được tạo ra phải đáp ứng yêu cầu về kích thước, dung sai, vật liệu, độ bền, chất lượng bề mặt và các tiêu chuẩn kỹ thuật liên quan.

Quy trình sản xuất cơ khí chuẩn

Tùy vào loại sản phẩm, phương thức sản xuất và yêu cầu của khách hàng, mỗi doanh nghiệp có thể thiết kế quy trình gia công khác nhau. Tuy nhiên, mọi quy trình cần hướng đến mục tiêu chung là đảm bảo chất lượng sản phẩm đầu ra, tối ưu chi phí và rút ngắn thời gian sản xuất.

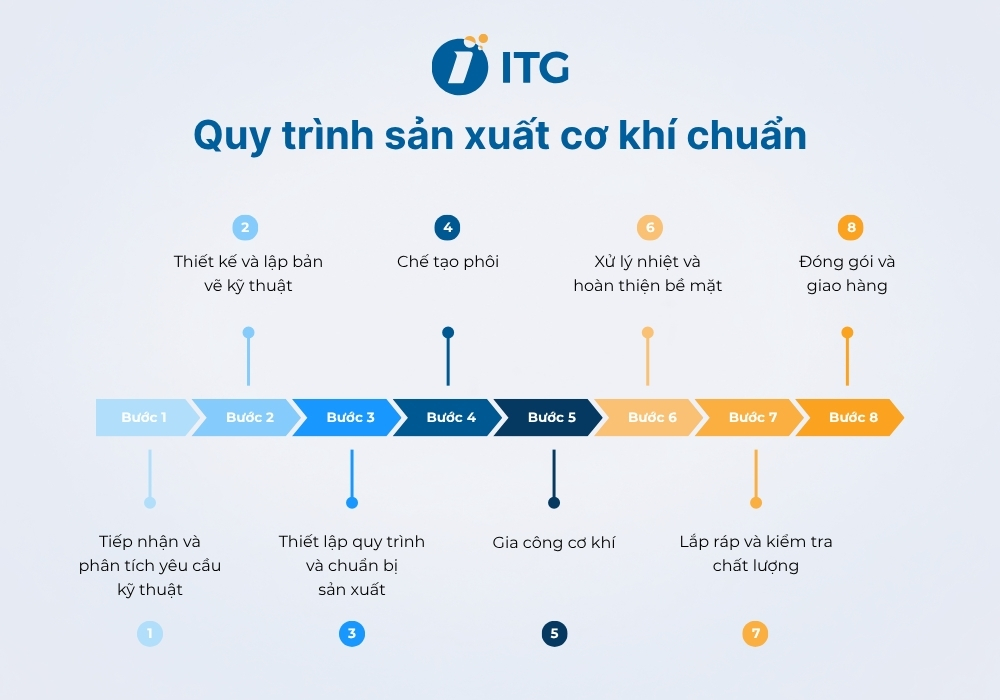

Chi tiết 8 bước trong quy trình sản xuất cơ khí chuẩn

Trong thực tế vận hành tại các nhà máy cơ khí, quy trình sản xuất thường bao gồm 8 bước chính như sau:

08 Bước chính trong quy trình sản xuất cơ khí

Bước 1: Tiếp nhận và phân tích yêu cầu kỹ thuật

Đầu tiên, bộ phận kỹ thuật cần phân tích chức năng sản phẩm và làm rõ yêu cầu của khách hàng về vật liệu, kích thước, dung sai, bề mặt hoặc các thông số kỹ thuật liên quan để tránh phát sinh chi phí và thời gian sửa đổi về sau.

Công việc cần thực hiện:

• Thu thập bản vẽ, hồ sơ kỹ thuật, mẫu sản phẩm từ khách hàng
• Phân tích yêu cầu kỹ thuật (chủng loại, kích thước, dung sai, vật liệu, độ nhám,…)
• Xác nhận các yêu cầu xử lý bề mặt hoặc nhiệt luyện đi kèm (nếu có)
• Tiêu chuẩn kiểm tra và nghiệm thu sản phẩm.

Kết quả đầu ra:

Sau bước này, nhân viên kỹ thuật cần lập được yêu cầu kỹ thuật đầy đủ, chi tiết. Đây là cơ sở để lập quy trình gia công và xác định các yêu cầu về máy móc, công cụ, vật tư ở các bước tiếp theo.

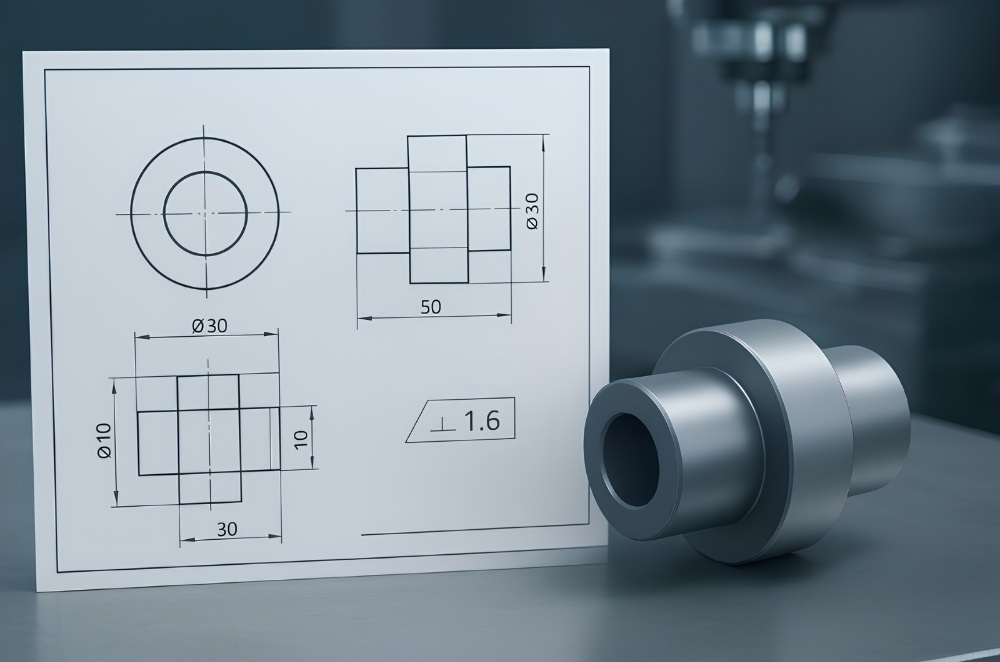

Bước 2: Thiết kế và lập bản vẽ kỹ thuật

Sau khi yêu cầu được làm rõ, đội kỹ thuật sẽ chuyển thông tin thành bản vẽ 2D/3D chi tiết trên các phần mềm CAD/CAM chuyên dụng. Bản vẽ cần thể hiện đầy đủ thông số và yêu cầu kỹ thuật tại tất cả các khâu chế tạo.

Thiết kế và lập bản vẽ kỹ thuật trên phần mềm CAD/CAM

Công việc cần thực hiện:

• Dựng mô hình 3D và bản vẽ 2D đầy đủ thông số kỹ thuật.
• Mô phỏng lắp ghép, đánh giá khả năng gia công
• Lập danh mục vật tư cần sử dụng (BOM – Bill of Materials)
• Trình duyệt bản vẽ trước khi phát hành
• Chỉnh sửa bản vẽ kỹ thuật (nếu có)

Kết quả đầu ra:

Bản vẽ kỹ thuật và danh mục vật tư (BOM) được phê duyệt.

Xem thêm: Ứng dụng và phát triển tự động hoá thiết kế cơ khí trong doanh nghiệp

Bước 3: Thiết lập quy trình và chuẩn bị sản xuất

Đây là bước trung tâm của quy trình sản xuất cơ khí. Doanh nghiệp cần xác định phương pháp sản xuất tối ưu nhất cho từng chi tiết để đảm bảo chất lượng, chi phí và tiến độ gia công đáp ứng yêu cầu của khách hàng.

Công việc cần thực hiện:

• Lựa chọn phương pháp tạo phôi phù hợp (rèn, đúc, dập, cắt phôi,…)
• Xây dựng trình tự nguyên công hợp lý dựa vào hình dạng chi tiết, vật liệu và năng lực thiết bị (ví dụ: cắt phôi → tiện → phay → khoan → doa → mài)
• Chọn máy móc, đồ gá, dao cụ và dụng cụ đo phù hợp
• Thiết lập thông số cắt phù hợp với từng loại vật liệu
• Tính toán lượng dư gia công, chế độ cắt và thời gian chu kỳ
• Lập định mức nguyên vật liệu sản xuất (BOM) và kế hoạch bố trí nhân lực, thiết bị.

Kết quả đầu ra:

Doanh nghiệp xây dựng được quy trình sản xuất cơ khí chuẩn cho từng loại sản phẩm. Đây là cơ sở để triển khai sản xuất, bố trí nguồn lực và kiểm soát chi phí, tiến độ trong các bước tiếp theo.

Bước 4: Chế tạo phôi

Mục tiêu của bước này là tạo ra hình dáng sơ bộ gần sát nhất với chi tiết thành phẩm nhằm giảm bớt khối lượng công việc cắt gọt ở các công đoạn sau và đảm bảo cơ tính vật liệu phù hợp với yêu cầu sử dụng.

Công việc cần thực hiện:

• Chọn loại phôi phù hợp với yêu cầu cơ tính của thành phẩm (phôi đúc, phôi rèn, phôi dập)
• Chế tạo phôi theo phương pháp đã chọn ở bước thiết lập quy trình phía trên
• Kiểm tra các khuyết tật ban đầu (rỗ khí, nứt, cong vênh,…)
• Xử lý nhiệt sơ bộ (nếu cần)
• Làm sạch bề mặt phôi

Kết quả đầu ra:

Phôi có hình dạng và kích thước sơ bộ phù hợp với bản vẽ, không có các khuyết tật ảnh hưởng đến quá trình gia công và đáp ứng yêu cầu về cơ tính.

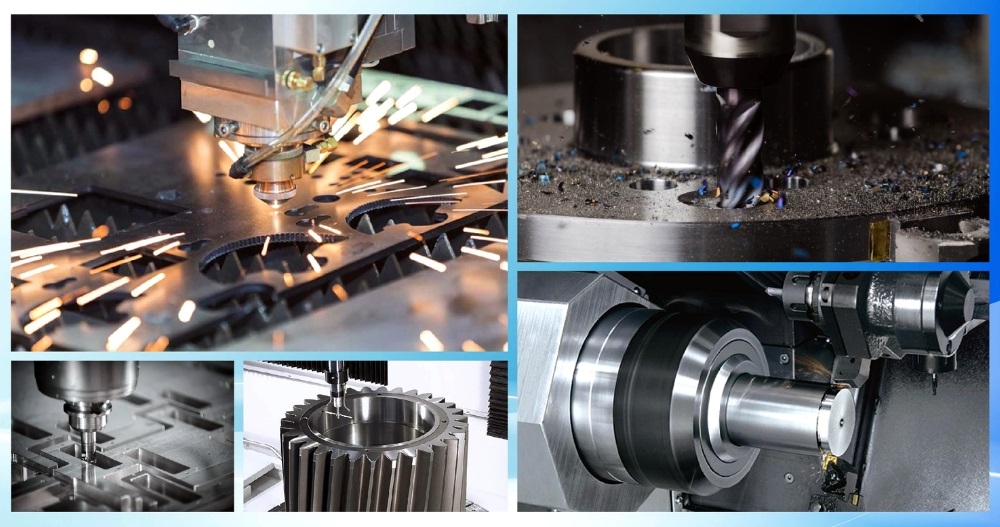

Bước 5: Gia công cơ khí

Ở giai đoạn này, phôi sẽ được chuyển đến từng công đoạn gia công để đạt hình dạng, kích thước và độ chính xác theo bản vẽ kỹ thuật. Thông thường, quá trình gia công sẽ được chia làm hai giai đoạn: Gia công thô để loại bỏ nhanh lượng dư vật liệu và gia công tinh để đạt đúng dung sai cùng cấp độ nhám bề mặt yêu cầu. Tùy đặc điểm sản phẩm, doanh nghiệp có thể sử dụng các phương pháp gia công khác nhau.

Quá trình gia công cơ khí bao gồm nhiều bước

Công việc cần thực hiện:

• Gia công thô để loại bỏ nhanh phần vật liệu dư thừa
• Gia công tinh (phay, khoan, tiện, taro,…) để sản phẩm đạt dung sai và độ nhám bề mặt theo đúng bản vẽ
• Giám sát liên tục thông số cắt gọt, độ mòn dụng cụ và độ ổn định của thiết bị

Kết quả đầu ra:

• Hoàn thành các nguyên công theo quy trình đã thiết lập.
• Chi tiết cơ khí đạt hình dạng, kích thước, dung sai và độ nhám bề mặt theo yêu cầu kỹ thuật.

Bước 6: Xử lý nhiệt và hoàn thiện bề mặt

Sau khi chi tiết cơ khí đáp ứng các yêu cầu kỹ thuật đặt ra sẽ được công nhân chuyển sang công đoạn xử lý nhiệt và hoàn thiện bề mặt để đạt được cơ tính, độ bền, khả năng chống chịu phù hợp với điều kiện vận hành thực tế.

Công việc cần thực hiện:

• Lựa chọn công nghệ xử lý nhiệt phù hợp với vật liệu và mục đích sử dụng (tôi, ram, ủ, thấm bề mặt, mạ, sơn,…)
• Kiểm soát chặt nhiệt độ, thời gian và môi trường xử lý để hạn chế biến dạng, thay đổi đặc tính của chi tiết
• Kiểm tra độ cứng, chiều sâu lớp thấm và độ bám dính lớp phủ sau xử lý
• Ghi nhận dữ liệu xử lý

Kết quả đầu ra:

Chi tiết đạt yêu cầu về cơ tính, độ cứng, khả năng chống mài mòn, ăn mòn hoặc các đặc tính bề mặt theo yêu cầu kỹ thuật.

Bước 7: Lắp ráp và kiểm tra chất lượng

Sau khi hoàn thành gia công và xử lý, các chi tiết được chuyển sang lắp ráp nếu sản phẩm bao gồm nhiều bộ phận. Quá trình lắp ráp cần tuân thủ bản vẽ, hướng dẫn kỹ thuật và tiêu chuẩn kiểm tra đã được thiết lập.

Song song đó, bộ phận QC sẽ tiến hành đo kiểm kích thước, dung sai bằng các thiết bị chuyên dụng, đồng thời đánh giá khả năng vận hành thực tế của sản phẩm.

Công việc cần thực hiện:

• Lắp ráp các chi tiết thành cụm hoặc sản phẩm hoàn chỉnh theo hướng dẫn kỹ thuật.
• Đo kiểm kích thước, dung sai và các chỉ tiêu kỹ thuật theo tiêu chuẩn áp dụng.
• Lập hồ sơ QC gồm biên bản đo kiểm và kết quả phân loại sản phẩm đạt/không đạt.

Kết quả đầu ra:

• Sản phẩm hoặc cụm chi tiết được lắp ráp hoàn chỉnh và đạt các yêu cầu kỹ thuật
• Hồ sơ kiểm tra chất lượng được hoàn thiện, xác định rõ sản phẩm đạt hoặc không đạt.

Xem thêm: Quy trình kiểm tra chất lượng sản phẩm cơ khí gồm mấy bước?

Bước 8: Đóng gói và giao hàng

Công đoạn cuối cùng trong quy trình gia công cơ khí là đóng gói và bàn giao sản phẩm cho khách hàng.

Công việc cần thực hiện:

• Làm sạch, chống gỉ và đóng gói sản phẩm bằng vật liệu bảo vệ phù hợp (vật liệu chống sốc, túi bảo vệ, đựng trong thùng carton,…)
• Gắn nhãn nhận diện lô sản xuất, mã chi tiết và ngày kiểm tra chất lượng.
• Chuẩn bị hồ sơ bàn giao đầy đủ để đảm bảo khả năng truy xuất và đúng tiến độ giao hàng

Kết quả đầu ra:

• Sản phẩm được làm sạch, bảo vệ, đóng gói và gắn nhãn đầy đủ, kèm hồ sơ bàn giao cần thiết
• Sản phẩm giao đến khách hàng theo đúng thời gian và địa điểm đã cam kết.

Xem thêm: Tối ưu quy trình sản xuất ngành cơ khí với MES

Vì sao doanh nghiệp cần áp dụng quy trình sản xuất cơ khí chuẩn?

Xây dựng và duy trì quy trình sản xuất cơ khí chuẩn mang lại nhiều lợi ích cho doanh nghiệp như:

• Giảm lỗi và phế phẩm: Khi mỗi công đoạn đều có tiêu chí kiểm soát rõ ràng, doanh nghiệp có thể phát hiện sai lệch sớm thay vì chờ đến khi sản phẩm hoàn thiện mới phát hiện lỗi. Điều này giúp giảm chi phí sửa chữa và gia công lại.
• Kiểm soát tiến độ tốt hơn: Trình tự, thời gian sản xuất và trách nhiệm của từng công đoạn được xác định rõ giúp bộ phận quản lý dễ theo dõi tiến độ và xử lý các điểm nghẽn kịp thời.
• Tối ưu chi phí sản xuất: Thông qua việc chuẩn hóa định mức vật tư, thời gian gia công và nhân lực tại từng công đoạn; doanh nghiệp có thể dự toán chi phí sản xuất chính xác hơn, hạn chế chi phí phát sinh ngoài kế hoạch.
• Nâng cao khả năng đáp ứng đơn hàng lớn: Quy trình chế tạo cơ khí được xây dựng chuẩn hóa cho phép doanh nghiệp nhân rộng sản xuất mà vẫn đảm bảo tính đồng nhất về chất lượng. Nhờ đó, nâng cao khả năng đáp ứng các đơn hàng lớn cho doanh nghiệp.
• Dễ đào tạo và thay thế nhân sự: Khi công việc được quy định bằng tài liệu và tiêu chuẩn rõ ràng, nhân sự mới có thể tiếp cận công việc nhanh hơn, đồng thời giảm rủi ro khi phụ thuộc vào một số lao động có kinh nghiệm.
• Tăng khả năng truy xuất: Dữ liệu về vật liệu, công đoạn, người thực hiện và kết quả kiểm tra được lưu trữ giúp doanh nghiệp dễ xác định nguyên nhân khi có sự cố hoặc khiếu nại.

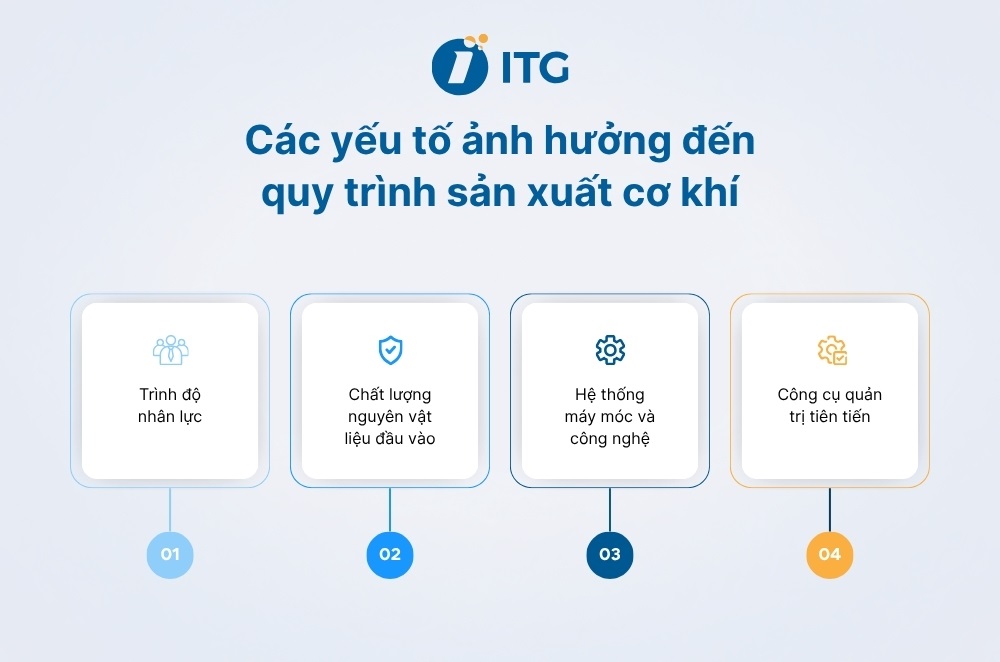

Các yếu tố cốt lõi quyết định sự thành công của quy trình gia công cơ khí

Để một quy trình gia công cơ khí vận hành hiệu quả và ổn định trong thời gian dài, doanh nghiệp cần kiểm soát tốt 4 nhóm yếu tố cốt lõi sau:

04 Yếu tố chính quyết định sự thành công của quy trình sản xuất cơ khí

Trình độ nhân lực

Đội ngũ kỹ sư công nghệ, thợ vận hành máy và nhân viên QC là những người trực tiếp quyết định sản lượng và chất lượng sản phẩm ở từng công đoạn.

Vì vậy doanh nghiệp cần chú trọng nâng cao trình độ nhân lực thông qua các buổi đào tạo chuyên sâu cho từng vị trí. Khi nhân viên hiểu rõ tiêu chuẩn kỹ thuật và có kinh nghiệm xử lý tình huống phát sinh sẽ giúp doanh nghiệp giảm thiểu sai sót do thao tác, đồng thời rút ngắn thời gian đào tạo khi mở rộng quy mô sản xuất.

Chất lượng nguyên vật liệu đầu vào

Vật liệu không đạt chuẩn sẽ dẫn đến hàng loạt rủi ro như nứt gãy, cong vênh hoặc sai lệch kích thước trong quá trình gia công. Do đó, kiểm soát chặt chẽ nguồn gốc, chất lượng và tính đồng nhất của vật liệu ngay từ khâu nhập kho là điều kiện bắt buộc để đảm bảo quy trình sản xuất cơ khí đạt hiệu quả.

Hệ thống máy móc và công nghệ

Độ chính xác, độ ổn định của máy móc ảnh hưởng trực tiếp đến chất lượng sản phẩm đầu ra. Doanh nghiệp cần đầu tư hệ thống thiết bị phù hợp với đặc thù sản phẩm, đồng thời có kế hoạch bảo trì định kỳ để duy trì độ chính xác của máy trong suốt vòng đời sử dụng.

Công cụ quản trị tiên tiến

Quản lý quy trình sản xuất cơ khí bằng phương pháp thủ công hoặc bảng tính rời rạc sẽ khó đảm bảo tính chính xác và khả năng truy xuất khi quy mô sản xuất tăng lên. Thay vào đó, doanh nghiệp nên sử dụng các công cụ quản trị số hóa để quản lý các công đoạn sản xuất và giám sát tiến độ theo thời gian thực.

Xu hướng tự động hóa và chuyển đổi số trong sản xuất cơ khí hiện đại

Đặc trưng lớn nhất của ngành cơ khí chính là sản xuất rời rạc, sản phẩm được tạo thành từ việc lắp ráp nhiều linh kiện riêng lẻ qua từng công đoạn khác nhau. Nếu chỉ quản lý các công đoạn sản xuất bằng phương pháp thủ công, doanh nghiệp rất khó theo dõi tiến độ, tình trạng thực hiện và các vấn đề phát sinh theo thời gian thực. Điều này gây ảnh hưởng lớn đến chất lượng và thời gian giao hàng của doanh nghiệp.

Để giải quyết vấn đề này, doanh nghiệp có thể tìm đến sự hỗ trợ của các giải pháp công nghệ như ERP hay MES. Phần mềm ERP giúp doanh nghiệp số hóa và quản lý quy trình sản xuất cơ khí tập trung trên một nền tảng duy nhất. Từ đó, loại bỏ các tình trạng dữ liệu phân tán và hạn chế sai lệch trong quá trình tổng hợp, trao đổi thông tin giữa các bộ phận. Bên cạnh đó, phần mềm còn giúp doanh nghiệp quản lý định mức nguyên vật liệu và cấu trúc sản phẩm. Đây là cơ sở để doanh nghiệp lập kế hoạch, chuẩn bị vật tư và tổ chức sản xuất thống nhất.

Trong khi đó, phần mềm MES lại tập trung kiểm soát quá trình thực thi tại hiện trường. Hệ thống quản lý cấu trúc sản phẩm, quy trình và lệnh sản xuất, đồng thời ghi nhận sản lượng, tiến độ và tình trạng thực hiện tại từng công đoạn theo thời gian thực. Nhờ đó, nhà quản lý có thể phát hiện sớm công đoạn chậm tiến độ, sản lượng không đạt kế hoạch hoặc các vấn đề phát sinh tại xưởng.

Nắm bắt xu hướng đó, ITG Technology đã phát triển bộ giải pháp 3S ERP và 3S MES chuyên sâu cho doanh nghiệp sản xuất cơ khí tại Việt Nam.

Giải pháp quản trị và hoạch định nguồn lực doanh nghiệp 3S ERP hỗ trợ doanh nghiệp thiết lập Routing chuẩn cho từng nguyên công, quản lý định mức BOM đa cấp và liên kết trực tiếp với kế hoạch sản xuất, mua hàng, tồn kho.

Xem thêm: 3S ERP – Giải pháp ERP cho ngành Cơ khí & Chế tạo chuyên nghiệp và hiệu quả

Trong khi đó, phần mềm điều hành và thực thi sản xuất 3S MES giúp doanh nghiệp cơ khí số hóa cấu trúc sản phẩm và quy trình công nghệ ngay tại xưởng. Ngoài ra, phần mềm còn cung cấp khả năng giám sát, kiểm soát sản xuất theo thời gian thực để phát hiện sớm sai lệch và tối ưu hiệu suất thiết bị.

Sự kết hợp giữa hai giải pháp này giúp doanh nghiệp cơ khí vận hành quy trình sản xuất một cách nhất quán, minh bạch và có thể truy xuất dữ liệu bất kỳ lúc nào.

Trên đây là quy trình sản xuất cơ khí chuẩn mà doanh nghiệp có thể tham khảo áp dụng. Có thể thấy, việc chuẩn hóa quy trình sẽ giúp doanh nghiệp giảm sai sót, kiểm soát chi phí, ổn định chất lượng và chủ động hơn về tiến độ. Nếu doanh nghiệp bạn đang tìm kiếm giải pháp giúp nâng cao hiệu quả quản lý quy trình sản xuất cơ khí, vui lòng liên hệ đến ITG Technology theo hotline 092.6886.855 để được các chuyên gia hỗ trợ trong thời gian sớm nhất.
