Công nghệ CAD/CAM/CNC là gì? Quy trình hoạt động và ứng dụng trong chế tạo khuôn mẫu

CAD/CAM/CNC là hệ thống công nghệ tích hợp giữa thiết kế bằng máy tính (CAD), lập trình gia công (CAM) và điều khiển máy gia công tự động (CNC).

Sự kết hợp này giúp doanh nghiệp rút ngắn thời gian từ thiết kế đến sản xuất, nâng cao độ chính xác và tăng mức độ tự động hóa trong chế tạo khuôn mẫu giúp các kỹ sư cải thiện hiệu suất và độ chính xác, từ đó tiết kiệm thời gian tập trung vào hoạt động phát triển, đổi mới sản phẩm. Hãy cùng ITG Technology khám phá chi tiết công nghệ CAD/CAM/CNC là gì trong bài viết dưới đây.

Công nghệ CAD/CAM/CNC là gì?

Từ cuối thế kỷ 20, sự phát triển của công nghệ máy tính và tự động hóa đã thúc đẩy sự ra đời của CAD/CAM/CNC trong ngành cơ khí chế tạo và sản xuất công nghiệp.

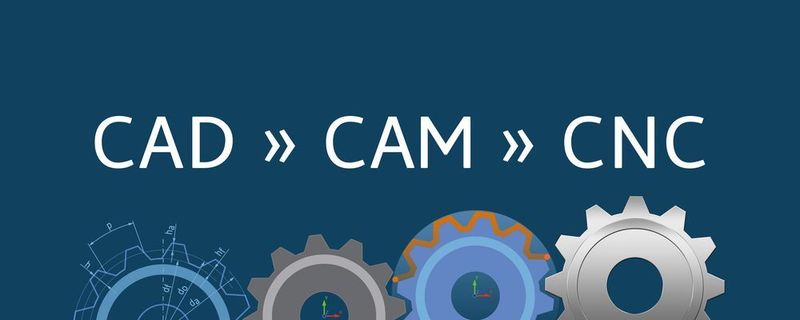

CAD/CAM/CNC là hệ thống công nghệ tích hợp gồm CAD (Computer-Aided Design), CAM (Computer-Aided Manufacturing) và CNC (Computer Numerical Control). Hệ thống này liên kết ba giai đoạn: thiết kế sản phẩm trên máy tính → lập trình gia công → điều khiển máy CNC để sản xuất sản phẩm thực tế. Nhờ đó, doanh nghiệp có thể rút ngắn thời gian phát triển sản phẩm, nâng cao độ chính xác và tăng mức độ tự động hóa trong sản xuất.

Trong ngành chế tạo khuôn mẫu, CAD/CAM/CNC đóng vai trò quan trọng trong việc thiết kế, lập trình và gia công các chi tiết khuôn có độ phức tạp cao. Nhờ đó, doanh nghiệp có thể rút ngắn thời gian phát triển sản phẩm, giảm sai sót và nâng cao chất lượng gia công.

Theo đó, rất nhiều nhà máy thông minh (smart factory) đã ứng dụng CAD CAM CNC trong các quy trình vận hành, sản xuất, chế tạo khuôn, góp phần thúc đẩy sự tiến bộ và nâng cao năng lực sản xuất cũng như cạnh tranh của doanh nghiệp.

Đọc thêm: Giải pháp nhà máy thông minh cho ngành Gia công cơ khí

Công nghệ thiết kế CAD

CAD là gì?

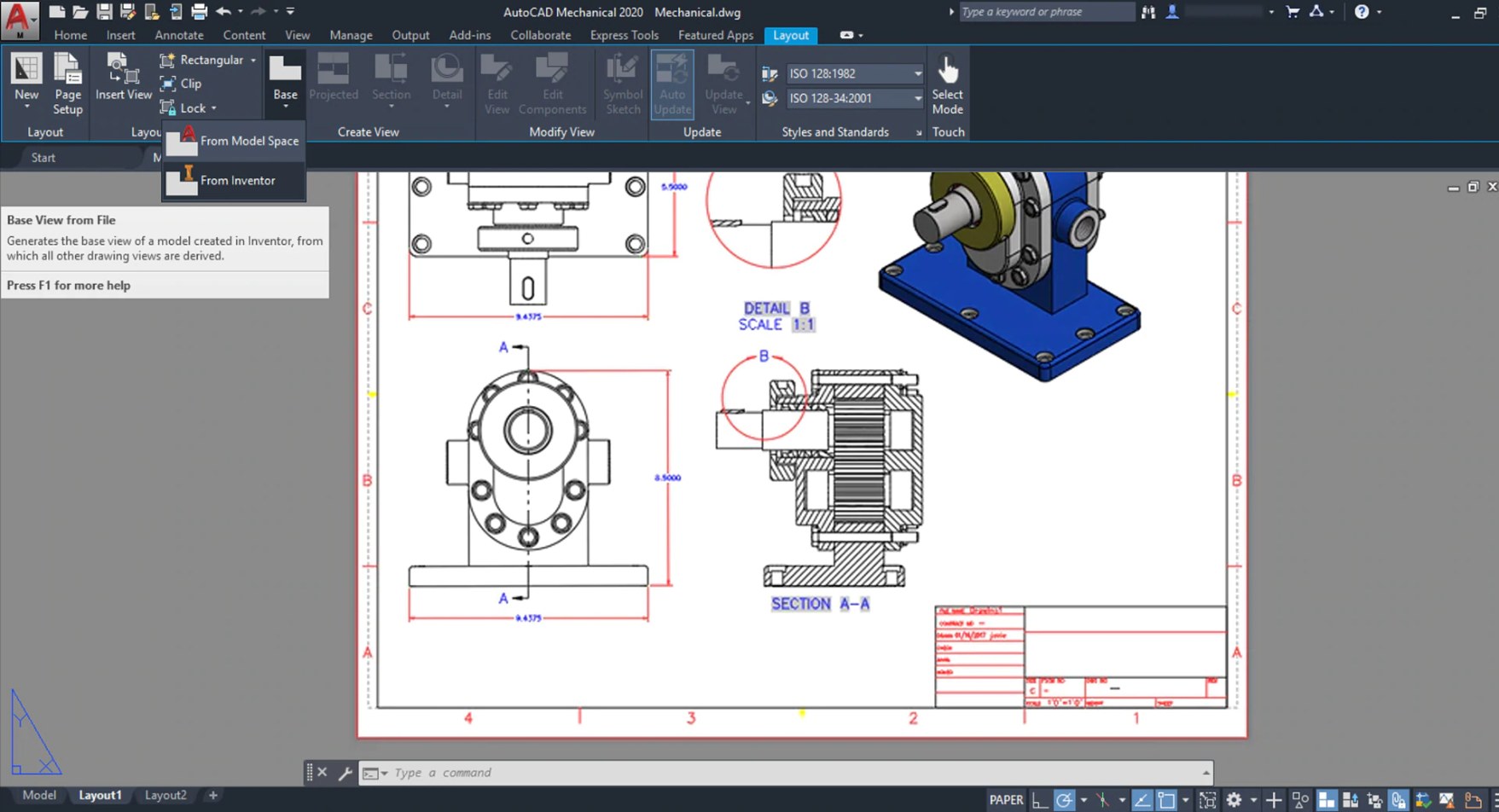

CAD (Computer-Aided Design) là công nghệ thiết kế sản phẩm bằng phần mềm máy tính, cho phép tạo bản vẽ 2D hoặc mô hình 3D với độ chính xác cao phục vụ sản xuất.

Theo đó, trong ngành công nghiệp, người ta sủ dụng CAD để thiết kế các mặt hàng để sản xuất, từ một đối tượng độc lập tương đối đơn giản tạo ra một đối tượng phức tạp với hệ thống chính xác cao dựa trên số lượng lớn các chi tiết.

Thiết kế trong CAD chủ yếu thiết kế kĩ thuật, chứ không phải là thiết kế đồ họa đơn giản, và sản phẩm được tạo ra từ CAD thường bao gồm các kích thước chính xác, dung sai và thậm chí là yêu cầu về vật chất tạo ra sản phẩm.

Chức năng của CAD

• Vẽ, in ấn (Drafting Design)
• Mô hình hóa đối tượng (Modelling Design)
• Kết xuất dữ liệu cho CAM, CAE.

Lợi ích của CAD

CAD là bước khởi đầu trong chuỗi CAD/CAM/CNC, cung cấp dữ liệu thiết kế cho các hệ thống CAM và CNC ở các công đoạn tiếp theo. CAD giúp:

• Tăng năng suất, chất lượng của công việc thiết kế.
• Quản lý, chỉnh sửa các thiết kế đơn giản.
• Tạo ra luồng dữ trao đổi các dữ liệu thiết kế cũng như phục vụ cho các ứng dụng khác như CAM, FEM, CAE.
• Tạo cơ sở dữ liệu cho quá trình gia công chế tạo.

Một số phần mềm CAD 2D và 3D thông dụng

• AutoCAD: Đây là phần mềm 2D tầm trung và phổ biến nhất trong giới cơ khí, cho phép thiết kế tương đối đơn giản. Ngoài ra, phần mềm cũng có thể kết hợp với hệ thống gia công khác để cho ra năng suất tuyệt vời.
• SolidWorks: Thiết kế tiện lợi, có modul SolidCAM cũng cho phép gia công.
• Autodesk Inventor: Chuyên về thiết kế máy, cơ cấu vì tích hợp thư viện chi tiết đa dạng.
• Pro/E hay Creo Parametric: Là phần mềm có đầy đủ các modul từ việc thiết kế bề mặt, thiết kế mạch điện cho ngành điện tử, gia công. Tuy nhiên, nhược điểm của phần mềm là thiết kế không linh hoạt và xuất bản vẽ phức tạp.
• Catia: Là phần mềm sử dụng giống SolidWork nhưng cao cấp hơn, sử dụng trong ngành cơ khí, đòi hỏi độ chính xác cao và mô phỏng linh hoạt hoặc phân tích nhiều.
• Unigraphic NX: Là phần mềm cao cấp, tích hợp những công cụ mạnh mẽ cho phép tùy chọn, và sử dụng giao diện dễ dàng. Unigraphic được ứng dụng chủ yếu trong ngành giày dép, hàng hải, hàng không vũ trụ.

>> Đọc thêm: Hệ thống PDM – Production Data Management là gì trong ngành cơ khí chế tạo khuôn mẫu

Công nghệ CAM trong chế tạo khuôn mẫu

CAM là gì?

CAM (Computer-Aided Manufacturing) là công nghệ sử dụng dữ liệu thiết kế từ CAD để lập trình quy trình gia công và tạo mã lệnh cho máy CNC thực hiện sản xuất.

CAM sử dụng phần mềm máy tính và máy móc để tạo điều kiện và tự động hóa quy trình gia công sản phẩm. Nó được phát triển dựa trên kỹ thuật CAE và sử dụng song song với thiết kế CAD.

Hiểu đơn giản hơn đây là quá trình nối tiếp giữa gia công CNC và thiết kế CAD. Khi sản phẩm được thiết kế hoàn chỉnh trên phần mềm CAD sẽ được lập trình trên phần mềm CAM để xuất ra các chương trình cho máy CNC thực hiện quá trình sản xuất khuôn mẫu.

Ngoài các yêu cầu về vật liệu, thì ngày nay, các hệ thống CAM trong các nhà máy hiện đại có thể bao gồm các hệ thống điều khiển thời gian thực và robot công nghiệp tự động.

Chức năng của CAM

• Khai báo mô hình chi tiết cần gia công, thông số công nghệ.
• Tính toán đường chạy dao gia công. Mô phỏng, kiểm tra quá trình gia công CNC.
• Xuất chương trình CNC để thực hiện quá trình gia công.

Lợi ích của CAM

• Giảm thiệu sai sót trong gia công, tăng năng suất.
• Giúp cho việc tự động hóa về các khâu sản xuất, tối ưu quy trình.
• Quản lý vòng đời sản phẩm (PLM) và tích hợp doanh nghiệp hiện đại
• CAM thường được liên kết với CAD để tăng cường tính chính xác và thiết kế CAD hiệu quả.

Nhược điểm của CAM

• Chi phí đầu tư phần mềm và bản quyền cao.
• Yêu cầu nhân sự có kỹ năng chuyên môn.
• Cần thời gian đào tạo và triển khai.

Một số phần mềm lập trình CAM thông dụng

• Phần mềm Mastercam: Là phần mềm 2D CAM sử dụng giúp thiết kế các chi tiết ảo trên máy dễ dàng và hỗ trợ máy CNC gia công chi tiết các sản phẩm.
• Phần mềm SolidCAM: Là phần mềm CAM tùy chọn cho gia công CNC và các nhà sản xuất chuyên nghiệp sử dụng phần mềm SolidWorks. Phần mềm phù hợp với hầu hết các loại máy gia công CNC trên thị trường, kể cả các loại máy CNC cũ. Phần mềm giúp tăng tốc độ cắt và xử lý vật liệu cứng – ngay cả với các dụng cụ cắt nhỏ nhất và làm tăng đáng kể tuổi thọ dao cụ.

Đọc thêm: PLM, MES, ERP – Bộ 3 sức mạnh của quản lý doanh nghiệp sản xuất

Công nghệ CNC trong cơ khí chế tạo khuôn mẫu

CNC là gì?

CNC là viết tắt của Computer Numeric Control, là bước phát triển cao từ các máy NC (Numurial Control). Theo đó, CNC được ứng dụng trong các máy móc, thiết bị nhằm điều khiển công cụ.

Trong ngành cơ khí, công nghệ CNC được triển khai tại các máy tiện, máy phay, và máy cắt nhằm giải quyết các bài toán sản xuất đòi hỏi có độ chính xác cao công suất lớn mà không thể được vận hành chính xác khi triển khai bằng các máy công cụ bình thường.

Có thể thấy, ứng dụng công nghệ CAD/CAM/CNC để thiết kế gia công và lắp ráp sản phẩm đang trở thành chu trình hình thành sản phẩm công nghiệp theo phương thức hiện đại và được ứng dụng rộng rãi tại nhiều quốc gia trên thế giới.

Tại Việt Nam, máy CNC hiện nay đa phần sử dụng hệ điều hành Fanuc. Các phần mềm CAD/CAM sau khi thiết kế sản phẩm sẽ cho ra một đoạn mã code, máy CNC sẽ đọc đoạn mã này và thực hiện để tiến hành gia công sản phẩm khuôn mẫu.

Chức năng của CNC

• Điều khiển các máy công cụ nhiều trục phay, tiện hoặc các công cụ bắn laser.
• Nội suy đường thẳng, cung tròn, mặt xoắn, parabol và bất kỳ mặt bậc ba nào.
• Cắt kim loại theo những đường cong dễ dàng, có thể đục rỗng bên trong, tỉa hoa văn chính xác.
• Bù sai số khi đang gia công.
• Lập trình và vận hành, chỉnh sửa chương trình ngay trên máy, nhập dữ liệu thủ công (MDI – Manual Data Input), hiển thị hình ảnh đường đi của dao cắt…
• Chỉ ra nguyên nhân máy ngừng, báo động hỏng hóc sắp xảy ra, kích hoạt bộ phận dự phòng giúp việc vận hành diễn ra bình thường mà không ảnh hưởng đến toàn bộ hệ thống.

Lợi ích của CNC

• Độ chính xác cao. Các loại máy CNC đều cắt rất tỉ mỉ có độ chính xác ”phần nghìn mm”.
• Đáp ứng nhanh nhu cầu thị trường, gia công nhiều bề mặt phức tạp.
• Nâng cao năng suất đặc biệt là trong sản xuất đơn chiếc các chi tiết phức tạp.
• Thời gian gia công ngắn, đáp ứng nhanh.
• Hạ giá thành sản xuất, có thể gia công hàng loạt với chất lượng đồng nhất trong thời gian gia công nhất định.
• Thuận lợi cho việc tự động hóa quá trình sản xuất.
• CNC là công đoạn cuối trong chuỗi CAD/CAM/CNC, nơi dữ liệu thiết kế và lập trình được chuyển thành sản phẩm thực tế.

Mối quan hệ giữa CAD, CAM và CNC

CAD, CAM và CNC không hoạt động độc lập mà tạo thành một quy trình liên kết. CAD tạo dữ liệu thiết kế, CAM chuyển dữ liệu thành chương trình gia công và CNC thực hiện gia công sản phẩm theo chương trình đã được lập trình.

Vai trò của hệ thống CAD/CAM/CNC trong sản xuất

Công nghệ CAD/CAM/CNC đã đem lại nhiều bước ngoặt to lớn trong hầu hết các lĩnh vực và không ngừng cải tiến theo xu hướng toàn cầu hóa. Sử dụng công nghệ CAD CAM CNC trong sản xuất hỗ trợ lẫn nhau, giúp cho quá trình chế tạo khuôn mẫu trở nên nhanh chóng, hiện đại và linh hoạt. Cụ thể:

• Tăng độ chính xác trong thiết kế và gia công: Dữ liệu được xây dựng trên phần mềm CAD và truyền trực tiếp đến CAM, CNC, giúp hạn chế sai lệch giữa bản vẽ và sản phẩm thực tế.
• Rút ngắn thời gian phát triển sản phẩm: Quá trình thiết kế, lập trình gia công và sản xuất được thực hiện trên cùng một luồng dữ liệu, giúp giảm thời gian chỉnh sửa và thử nghiệm.
• Nâng cao năng suất sản xuất: Máy CNC có thể gia công liên tục với độ ổn định cao, đáp ứng yêu cầu sản xuất hàng loạt hoặc các chi tiết có hình dạng phức tạp.
• Linh hoạt trước các thay đổi thiết kế: Khi có sự thay đổi về kích thước, kết cấu hoặc yêu cầu kỹ thuật, dữ liệu CAD có thể được cập nhật nhanh chóng và đồng bộ đến các công đoạn tiếp theo.
• Tạo nền tảng cho chuyển đổi số sản xuất: Dữ liệu từ hệ thống CAD/CAM/CNC có thể được kết nối với các giải pháp ERP, MES hoặc PLM, giúp doanh nghiệp quản lý thiết kế, sản xuất và nguồn lực trên cùng một nền tảng.

>> Đọc thêm: Điều gì mang CAD và ERP lại gần nhau? Lời giải nào cho việc tích hợp CAD – ERP

Có thể thấy, công nghệ CAD/CAM/CNC đã trở thành một giải pháp không thể thiếu trong các ngành công nghiệp nhất là đối với những ngành công nghiệp về cơ khí chế tạo, thiết kế khuôn mẫu và sản xuất các thiết bị máy móc linh kiện. Để được tư vấn và tìm hiểu thêm về những công nghệ hỗ trợ thiết kế, tự động hóa và kết nối trong ngành chế tạo khuôn mẫu là gì, doanh nghiệp hãy liên hệ tới hotline 092.6886.855 để được chúng tôi kết nối với các chuyên gia quản trị sản xuất hàng đầu hiện nay.

FAQ công nghệ CAD/CAM/CNC

1. CAD và CAM khác nhau như thế nào?

CAD dùng để thiết kế sản phẩm, trong khi CAM sử dụng dữ liệu thiết kế để lập trình gia công.

2. CAM và CNC có giống nhau không?

Không. CAM tạo chương trình gia công, còn CNC là hệ thống thực hiện gia công theo chương trình đó.

3. Công nghệ CAD/CAM/CNC được ứng dụng trong ngành nào?

Cơ khí chế tạo, khuôn mẫu, ô tô, điện tử, hàng không và y tế.

4. CAD/CAM/CNC mang lại lợi ích gì cho doanh nghiệp?

Tăng độ chính xác, giảm sai sót, rút ngắn thời gian sản xuất và nâng cao năng suất.

5. Vì sao nên tích hợp CAD với ERP?

Việc tích hợp giúp đồng bộ dữ liệu thiết kế, sản xuất và vật tư, hỗ trợ quản lý hiệu quả hơn.
