Dữ liệu từ máy móc, thiết bị và dây chuyền sản xuất là một trong những tài sản quan trọng của doanh nghiệp trong quá trình chuyển đổi số nhà máy. Tuy nhiên, các nhà máy thường sử dụng nhiều loại thiết bị khác nhau với giao thức kết nối không đồng nhất. Điều này khiến việc thu thập và đồng bộ dữ liệu từ máy móc gặp rất nhiều khó khăn. Đây là lý do Gateway công nghiệp trở thành thành phần không thể thiếu trong các nhà máy hiện đại. Vậy gateway công nghiệp là gì? Tại sao trong các nhà máy thông minh không thể thiếu vắng sự xuất hiện của Industrial Gateway? Hãy cùng tìm hiểu chi tiết hơn trong bài viết!
Gateway công nghiệp (Industrial Gateway) là thiết bị trung gian giúp kết nối máy móc, thiết bị và các hệ thống phần mềm trong nhà máy thành một mạng lưới thống nhất.

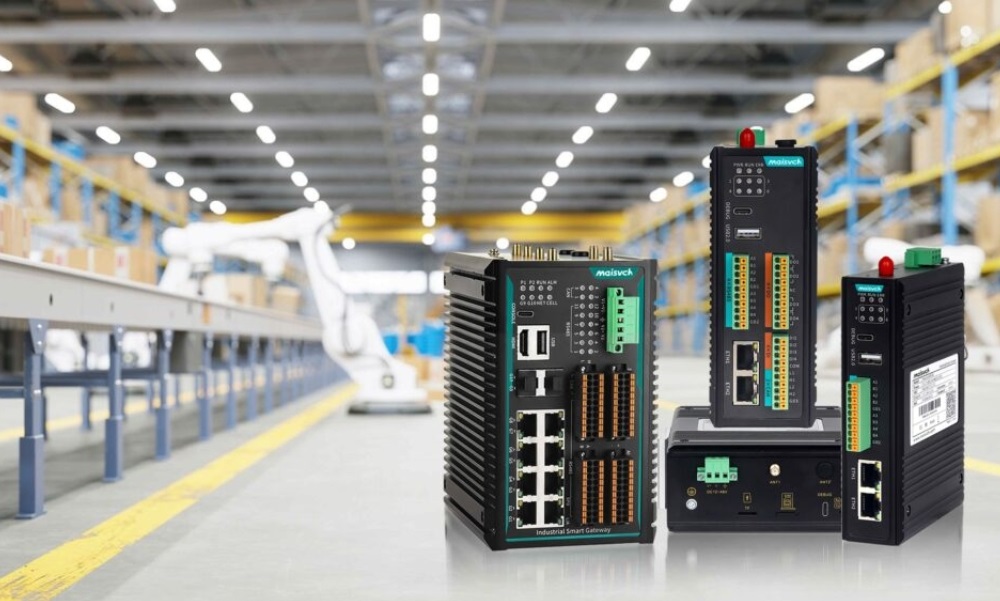

Gateway công nghiệp
Thông thường, máy móc, thiết bị tự động hóa và hệ thống điều khiển trong nhà máy không thể trao đổi dữ liệu với nhau do sự khác biệt về giao thức truyền thông. Nhiệm vụ của Gateway công nghiệp là thu thập dữ liệu từ các thiết bị này, chuyển đổi sang định dạng phù hợp, sau đó truyền dữ liệu theo thời gian thực đến các hệ thống quản lý trung tâm như: Hệ thống SCADA, MES, ERP,… theo một ngôn ngữ thống nhất. Nhờ đó, doanh nghiệp có thể khai thác dữ liệu sản xuất hiệu quả hơn và tạo nền tảng để xây dựng nhà máy thông minh.
Ví dụ, trong một nhà máy cơ khí, máy CNC sử dụng giao thức Modbus RTU, PLC sử dụng giao thức Profinet, Robot dùng Ethernet/IP. Vì không cùng chung giao thức vận hành nên các thiết bị này không thể giao tiếp trực tiếp với nhau. Tuy nhiên, với Gateway công nghiệp, doanh nghiệp có thể thực hiện nhiệm vụ chuyển đổi giao thức, chuẩn hóa dữ liệu và truyền dữ liệu đến hệ thống quản lý trung tâm.
Để hiểu rõ giá trị của Gateway công nghiệp, trước tiên doanh nghiệp cần nắm được nguyên lý hoạt động của thiết bị này. Cách thức hoạt động của Industrial Gateway diến ra theo một chu trình khép kín với các giai đoạn cơ bản sau:

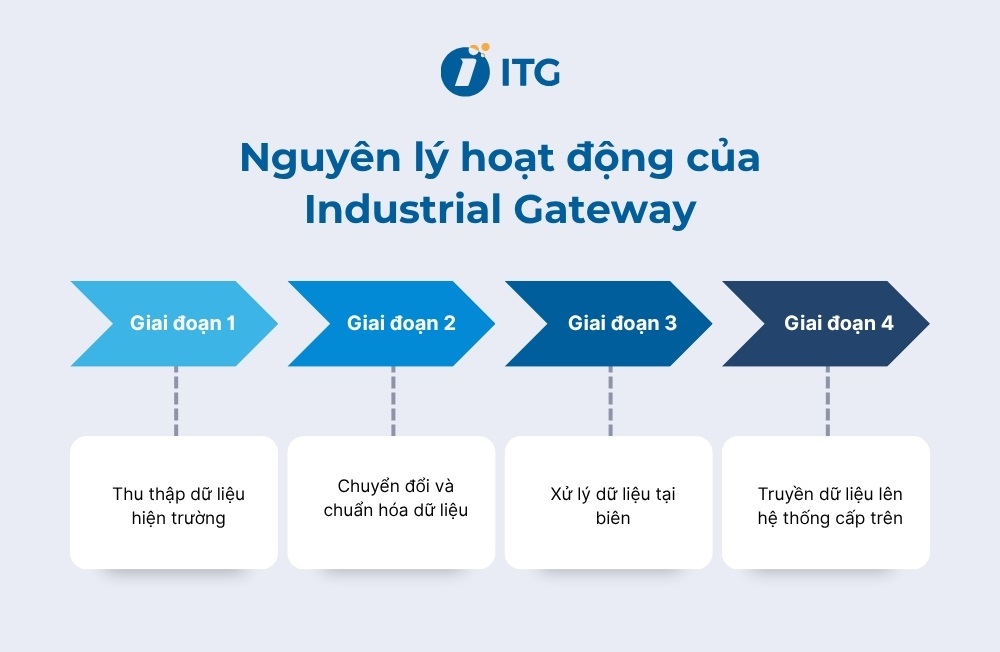

Cách thức vận hành của Industrial Gateway
Giai đoạn 1: Thu thập dữ liệu hiện trường
Gateway kết nối trực tiếp với các thiết bị tự động hóa như: PLC, SCADA, biến tần, cảm biến IoT, đồng hồ đo lượng,… thông qua các cổng giao tiếp vật lý (RS-232, RS-485, Ethernet) hoặc không dây. Sau đó, Gateway đọc dữ liệu tiếp nhận được theo giao thức tương ứng của từng thiết bị (chẳng hạn như: Modbus RTU/TC, OPC UA, Ethernet/IP, Profinet, BACnet, CAN Bus,…)
Giai đoạn 2: Chuyển đổi và chuẩn hóa dữ liệu
Gateway công nghiệp sẽ chuyển đổi dữ liệu thô nhận được từ máy móc, thiết bị thành một chuẩn dữ liệu thống nhất (ví dụ: Trạng thái chạy máy, nhiệt độ thiết bị, sản lượng sản xuất, dữ liệu tiêu thụ năng lượng,…).
Quá trình này giúp loại bỏ sự khác biệt về giao thức và định dạng dữ liệu giữa các thiết bị. Nhờ đó, các hệ thống quản lý cấp trên như SCADA, MES, ERP hay nền tảng IIoT có thể tiếp nhận và xử lý dữ liệu một cách đồng nhất mà không cần xây dựng cơ chế kết nối riêng cho từng loại máy móc.
Giai đoạn 3: Xử lý dữ liệu tại biên
Ở giai đoạn này, Edge Gateway sẽ tiến hành lọc dữ liệu nhiễu và trùng lặp để giảm băng thông truyền tải. Điều này giúp giảm đáng kể lưu lượng mạng, đồng thời cho phép Gateway công nghiệp gửi phản hồi tức thời theo thời gian thực khi phát hiện thông số bất thường (như nhiệt độ vượt ngưỡng cho phép) hoặc điều khiển máy móc dừng hoạt động khẩn cấp mà không cần chờ lệnh từ máy chủ ở xa.
Dữ liệu đã qua xử lý được truyền lên SCADA, MES, ERP hoặc các nền tảng đám mây IIoT (Industrial Internet of Things) theo thời gian thực hoặc theo chu kỳ cấu hình sẵn. Tại đây, dữ liệu tiếp tục được sử dụng cho các mục đích giám sát sản xuất, phân tích hiệu suất thiết bị, quản lý năng lượng,…
Trong quy trình này, Gateway công nghiệp đóng vai trò là “trung tâm trung chuyển dữ liệu” của nhà máy, giúp kết nối IT-OT, tạo nền tảng cho các hoạt động chuyển đổi số và xây dựng nhà máy thông minh.
Các chức năng chính của Gateway công nghiệp
Không chỉ đơn thuần là thiết bị truyền dữ liệu, Gateway công nghiệp còn đóng vai trò là trung tâm kết nối của toàn bộ hệ sinh thái sản xuất thông minh. Một số chức năng chính của IIoT Gateway bao gồm:

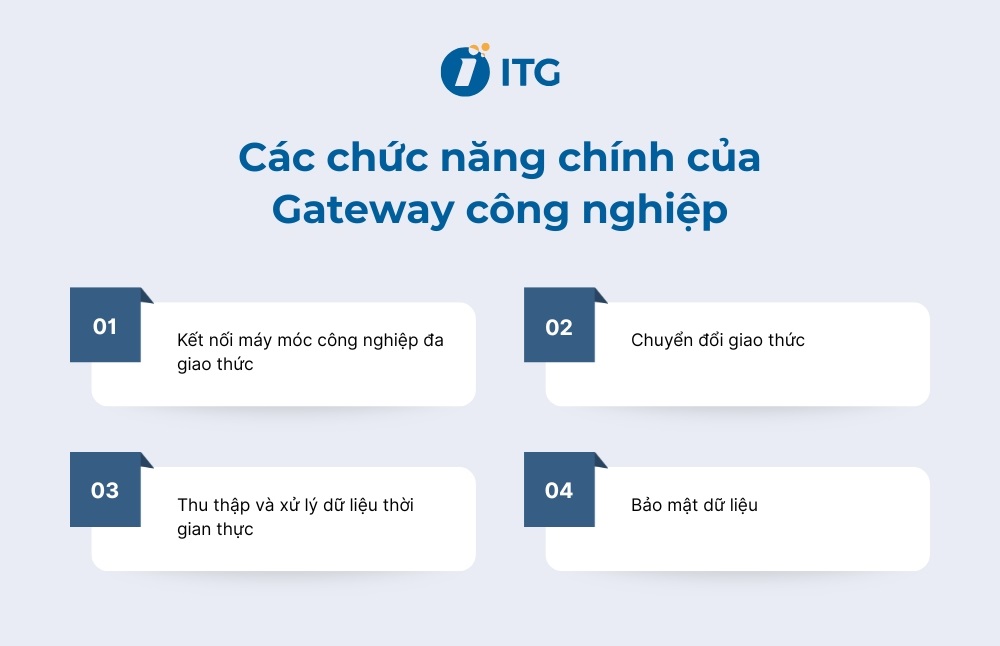

Chức năng chính của Gateway công nghiệp
Kết nối máy móc công nghiệp đa giao thức
Gateway công nghiệp có thể thu thập dữ liệu từ nhiều loại máy móc, cảm biến, hệ thống điều khiển khác nhau; sau đó chuyển đổi và truyền tải dữ liệu theo một chuẩn chung nhờ vào tính năng giao tiếp M2M (máy với máy). Nhờ đó, các thiết bị trong nhà máy có thể trao đổi dữ liệu liền mạch dù sử dụng các giao thức khác nhau, giúp doanh nghiệp xây dựng hệ thống kết nối tập trung và khai thác dữ liệu hiệu quả.
Chuyển đổi giao thức
Gateway công nghiệp có khả năng hỗ trợ đồng thời nhiều giao thức truyền thông công nghiệp như: Modbus TCP/RTU, PROFINET, EtherNet/IP, DNP3, BACnet, OPC-UA, MQTT, và CoAP.
Vì vậy, ngay cả khi mỗi thiết bị trong nhà máy sử dụng một giao thức truyền thông riêng, Gateway công nghiệp vẫn có thể đảm bảo các hệ thống trao đổi dữ liệu thông suốt với nhau.
Thu thập và xử lý dữ liệu thời gian thực
IIoT Gateway liên tục ghi nhận dữ liệu vận hành từ hàng trăm điểm đo lường (data points) trên sàn sản xuất như: Nhiệt độ, áp suất, tốc độ máy, mức tiêu thụ điện năng,… Dữ liệu được cập nhật theo thời gian thực, chuẩn hóa về một định dạng thống nhất. Đây là đầu vào quan trọng để phục vụ các quá trình phân tích, giám sát và ra quyết định phía sau.
Bảo mật dữ liệu
Các hệ thống Gateway công nghiệp hiện đại được trang bị nhiều lớp bảo mật như: VPN, Firewall, mã hóa TLS/SSL cho truyền thông, xác thực thiết bị bằng chứng chỉ số (X.509 certificate), phân vùng mạng (network segmentation) giữa OT và IT,… Nhờ đó dữ liệu sản xuất được bảo vệ trong suốt quá trình truyền tải giữa nhà máy và hệ thống quản trị.
Ứng dụng của Gateway công nghiệp trong sản xuất
Gateway công nghiệp được ứng dụng trong nhiều khía cạnh của hoạt động sản xuất như:
Giám sát hiệu suất thiết bị theo thời gian thực (OEE)
Một trong những ứng dụng phổ biến nhất của Industrial Gateway trong sản xuất là phục vụ giám sát, đo lường và cải thiện OEE (Overall Equipment Effectiveness).
Gateway có thể tự động thu thập dữ liệu vận hành (chu kỳ sản xuất, thời gian dừng máy, tỷ lệ lỗi,…) từ thiết bị hiện trường và truyền về hệ thống phân tích. Từ các dữ liệu này, doanh nghiệp có thể tính toán chính xác hiệu suất thiết bị tổng thể (OEE) của máy móc, dây chuyền.
Gateway công nghiệp hỗ trợ bảo trì dự đoán
Thông qua các cảm biến IoT gắn trên máy móc công nghiệp, IIoT Gateway có thể thu thập liên tục thông số về tình trạng máy như: Nhiệt độ, độ rung, áp suất, dòng điện động cơ,… Những dữ liệu này sau đó được truyền lên nền tảng phân tích để thuật toán học máy nhận hiện các dấu hiệu bất thường trước khi sự cố xảy ra.
Nhờ khả năng cảnh báo sớm, doanh nghiệp có thể chủ động lên kế hoạch bảo trì, giảm thiểu thời gian dừng máy ngoài kế hoạch và tránh các tổn thất lớn do hỏng hóc thiết bị gây ra.
Quản lý năng lượng trong nhà máy
Thông qua gateway công nghiệp, dữ liệu từ các đồng hồ đo điện năng, cảm biến lưu lượng hoặc thiết bị giám sát năng lượng có thể được thu thập và tập trung về một hệ thống quản lý duy nhất. Nhà quản lý không chỉ biết tổng lượng năng lượng tiêu thụ mà còn có thể phân tích chi tiết theo từng khu vực, dây chuyền hoặc thiết bị.
Điều này giúp doanh nghiệp nhanh chóng phát hiện các điểm tiêu hao bất thường, đánh giá hiệu quả sử dụng năng lượng và xây dựng các chương trình tiết kiệm chi phí một cách khoa học hơn.
Trong thực tế, Industrial Gateway là một thành phần rất quan trọng của mô hình nhà máy thông minh.
Chẳng hạn, trong kiến trúc Nhà máy thông minh 3S iFACTORY của ITG Technology, Gateway công nghiệp nằm ở tầng kết nối và tự động hóa. Nhiệm vụ chính của công cụ này là thu thập dữ liệu từ máy móc, cảm biến IoT, camera AI Computer Vision, robot, AGV và các thiết bị tự động hóa khác trong nhà máy.
Dữ liệu sau khi thu thập sẽ được truyền về ứng dụng IIOTHUB để chuẩn hóa, xử lý theo thời gian thực. Nhờ đó, các nguồn dữ liệu vốn phân tán và sử dụng nhiều giao thức khác nhau có thể được hợp nhất đồng bộ trên một nền tảng.
Sau khi được xử lý tại tầng kết nối, dữ liệu sẽ tiếp tục được chuyển đến các hệ thống quản lý và điều hành sản xuất như 3S MES, 3S WMS, 3S QMS, 3S OEE, 3S EMS, 3S MMS,… Điều này giúp doanh nghiệp hình thành một nền tảng dữ liệu xuyên suốt từ máy móc, thiết bị tại hiện trường đến cấp quản lý, tạo cơ sở cho việc giám sát, phân tích và ra quyết định theo thời gian thực.

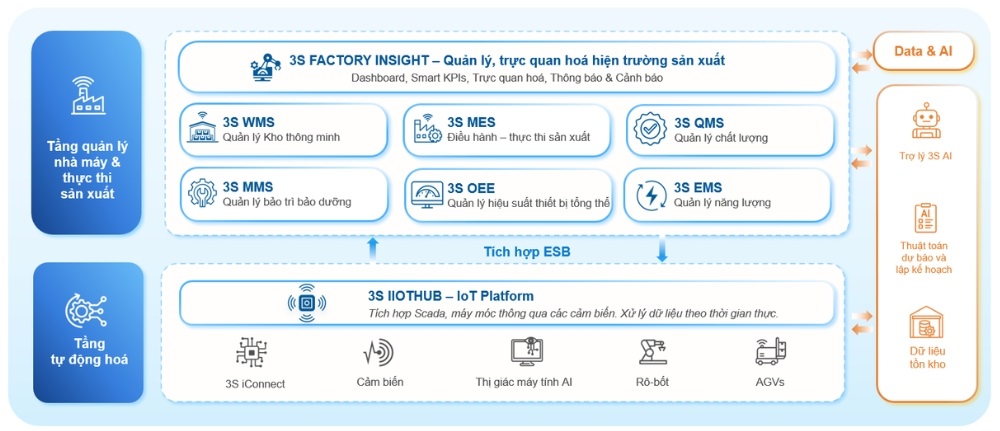

Kiến trúc giải pháp nhà máy thông minh 3S iFACTORY
Lợi ích của Gateway công nghiệp đối với doanh nghiệp sản xuất
Đầu tư Gateway công nghiệp mang lại nhiều lợi ích thiết thực cho doanh nghiệp trong hành trình xây dựng nhà máy thông minh. Dưới đây là một số lợi ích nổi bật của Gateway công nghiệp đối với doanh nghiệp sản xuất:
Kết nối hệ thống cũ và mới: Giúp các máy móc đời cũ vẫn có thể tham gia vào hệ sinh thái số mà không cần thay thế toàn bộ thiết bị.
Thu thập dữ liệu tập trung: Dữ liệu từ nhiều dây chuyền, phân xưởng và nhà máy được tập hợp về một nền tảng quản lý thống nhất.
Giám sát vận hành theo thời gian thực: Nhà quản lý dễ dàng theo dõi tình trạng sản xuất mọi lúc, mọi nơi.
Tăng tính minh bạch trong sản xuất: Mọi chỉ số vận hành được ghi nhận và lưu trữ tự động, giúp doanh nghiệp giảm phụ thuộc vào báo cáo thủ công.
Nâng cao hiệu quả bảo trì: Dữ liệu thiết bị được theo dõi liên tục giúp kỹ thuật viên phát hiện sớm nguy cơ hỏng hóc và giảm thời gian dừng máy.
Tăng khả năng mở rộng: Doanh nghiệp có thể bổ sung thiết bị mới hoặc mở rộng dây chuyền mà không làm thay đổi toàn bộ kiến trúc hệ thống.
Thông qua bài viết, có thể thấy, Gateway công nghiệp là nền tảng giúp doanh nghiệp kết nối máy móc công nghiệp, chuẩn hóa dữ liệu và khai thác hiệu quả giá trị từ hệ thống sản xuất. Đối với các doanh nghiệp đang trong quá trình tìm hiểu và chuẩn bị xây dựng nhà máy thông minh, Industrial Gateway là một hạng mục đầu tư không thể thiếu. Nếu doanh nghiệp vẫn còn những thắc mắc liên quan đến việc xây dựng, lắp đặt hệ thống Gateway công nghiệp cho nhà máy, hãy liên hệ ngay đến ITG theo hotline 092.6886.855 để được chuyên viên hỗ trợ trong thời gian sớm nhất.
