HMI là gì? Chức năng, vai trò và cách xây dựng hệ thống HMI đạt chuẩn

HMI (Human Machine Interface) là giao diện người – máy cho phép người vận hành giám sát, điều khiển và tương tác với máy móc thông qua màn hình hiển thị. Trong các hệ thống tự động hóa hiện đại, HMI thường kết nối với PLC để hiển thị dữ liệu thời gian thực, gửi lệnh điều khiển và cảnh báo sự cố.

Nếu doanh nghiệp đang tìm hiểu HMI để triển khai tự động hóa hoặc xây dựng nhà máy thông minh, bài viết dưới đây sẽ giúp bạn hiểu rõ khái niệm, cấu tạo, nguyên lý hoạt động, chức năng, vai trò và quy trình xây dựng hệ thống HMI đạt chuẩn.

HMI là gì? Các nền tảng HMI phổ biến

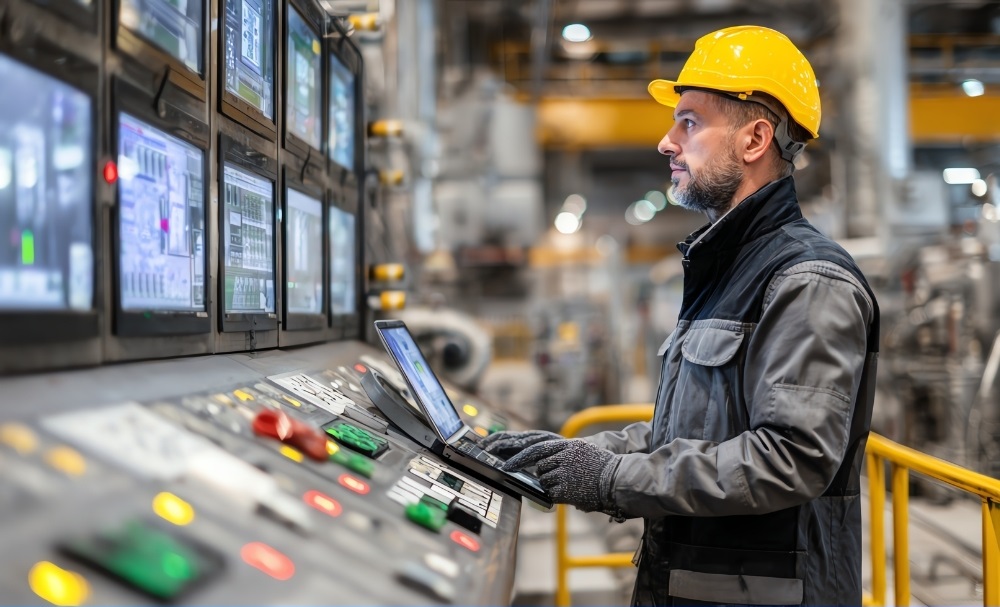

HMI là gì?

HMI (Human Machine Interface), hay giao diện người – máy, là hệ thống cho phép người vận hành giám sát, điều khiển và tương tác với máy móc hoặc dây chuyền sản xuất thông qua màn hình hiển thị. Trong các hệ thống tự động hóa công nghiệp, HMI đóng vai trò là cầu nối giữa con người và PLC hoặc các thiết bị điều khiển, giúp theo dõi trạng thái vận hành và thực hiện các thao tác điều khiển một cách trực quan.

HMI (Human Machine Interface) hay giao diện người – máy là cầu nối cho phép con người giám sát, điều khiển và tương tác với các thiết bị, máy móc, dây chuyền tự động thông qua một màn hình trực quan (còn gọi là màn hình HMI).

HMI là gì?

Trong hệ thống tự động hóa, HMI thường kết nối với PLC (Programmable Logic Controller) để truyền và nhận dữ liệu. Nhờ đó, toàn bộ thông tin về trạng thái hoạt động của dây chuyền (nhiệt độ, áp suất, tốc độ động cơ, cảnh báo lỗi…) đều được hiển thị trực quan trên màn hình điều khiển, giúp người vận hành dễ dàng dễ dàng giám sát và can thiệp khi cần thiết.

Các nền tảng HMI phổ biến

Hiện nay, có 2 nền tảng Human Machine Interface phổ biến là: HMI nên PC và HMI nhúng. Tùy theo quy mô hệ thống và yêu cầu vận hành, HMI có thể được triển khai trên nhiều nền tảng khác nhau. Cụ thể:

• HMI nền PC: Hoạt động trên máy tính sử dụng các hệ điều hành như Windows hoặc macOS. Loại HMI này thường được tích hợp với hệ thống SCADA hoặc các phần mềm giám sát, phù hợp với những hệ thống cần xử lý và hiển thị lượng lớn dữ liệu.
• HMI nhúng: Là thiết bị chuyên dụng được tích hợp trực tiếp trên phần cứng nhúng, có thiết kế nhỏ gọn, tiêu thụ ít năng lượng và thường được sử dụng trong các hệ thống điều khiển độc lập hoặc dây chuyền sản xuất.

Ngoài ra, HMI còn có biến thể dạng di động (MobileHMI), sử dụng các thiết bị cầm tay như Pocket PC và Palm, cho phép người dùng dễ dàng giám sát và điều khiển từ xa.

Thành phần cấu tạo và nguyên lý hoạt động của HMI

HMI được cấu thành từ nhiều thành phần gồm phần cứng, phần mềm và hệ thống truyền thông. Các thành phần này phối hợp với PLC hoặc bộ điều khiển để thu thập, xử lý và hiển thị dữ liệu theo thời gian thực, giúp người vận hành dễ dàng theo dõi và điều khiển thiết bị.

Cấu tạo của giao diện người máy HMI

Một hệ thống HMI hoàn chỉnh có cauas tạo gồm 3 phần chính: phần cứng, phần mềm và hệ thống truyền thông. Mỗi thành phần đảm nhận một vai trò riêng nhưng phối hợp chặt chẽ để đảm bảo quá trình giám sát và điều khiển diễn ra liên tục.

Cấu tạo của hệ thống HMI thường bao gồm 3 thành phần chính: Phần cứng, phần mềm, hệ thống truyền thông.

Phần cứng:

Là nền tảng vật lý của HMI, nơi hiển thị thông tin và thực hiện các chức năng điều khiển trong hệ thống tự động hóa. Phần cứng bao gồm:

• Màn hình hiển thị cho phép người vận hành tiếp xúc trực tiếp, màn hình thường sử dụng công nghệ LCD, LED hoặc cảm ứng.
• Bộ xử lý trung tâm (CPU) đảm nhận vai trò xử lý dữ liệu, chạy phần mềm giao diện và quản lý giao tiếp với các thiết bị ngoại vi.
• Bộ nhớ (RAM, ROM) lưu trữ chương trình điều khiển, hình ảnh, dữ liệu cảnh báo, lịch sử vận hành.
• Các phím điều khiển
• Khe cắm thẻ nhớ
• Các cổng kết nối vật lý

Phần mềm:

Là nơi lập trình và cấu hình hệ thống người máy. Phần mềm thường bao gồm: Các hàm điều khiển, đối tượng giao diện (object), công cụ thiết lập giao diện HMI, công cụ mô phỏng, công cụ nạp chương trình và công cụ kết nối.

Hệ thống truyền thông:

Phần này giúp HMI kết nối với PLC và các máy móc, cảm biến, thiết bị điều khiển khác trong dây chuyền tự động thông qua các cổng kết nối và giao thức truyền thông phổ biến như: RS232/485, Ethernet, USB, CAN, Modbus, Profibus… Từ đó, dễ dàng truyền dữ liệu giữa PLC – HMI – SCADA – MES.

Nguyên lý hoạt động của HMI

HMI hoạt động theo nguyên lý gồm 5 bước: Nhận dữ liệu từ PLC hoặc bộ điều khiển, hiển thị thông tin lên giao diện và gửi lệnh điều khiển ngược trở lại khi người vận hành thao tác trên màn hình. Toàn bộ quá trình trao đổi dữ liệu diễn ra liên tục thông qua các giao thức truyền thông công nghiệp.

Nguyên lý hoạt động của giao diện HMI

Bước 1: PLC/thiết bị thu thập dữ liệu: Các cảm biến, thiết bị đầu vào gửi dữ liệu về hệ thống lập trình PLC (nhiệt độ, áp suất, tốc độ, trạng thái máy…).

Bước 2: PLC truyền dữ liệu lên HMI: Dữ liệu được đồng bộ theo thời gian thực, hiển thị trên màn hình HMI dưới dạng số, biểu đồ, cảnh báo…

Bước 3: HMI xử lý và hiển thị thông tin: HMI tiếp nhận thông tin từ PLC, tiến hành xử lý và hiển thị trực quan lên màn hình để người vận hành dễ dàng theo dõi, điều khiển.

Bước 4: Thực hiện điều khiển: Người vận hành thao tác trên màn hình điều khiển HMI để gửi lệnh điều khiển tới PLC

Bước 5: PLC điều khiển máy móc thực thi: Thiết bị PLC tiếp nhận lệnh điều khiển từ Human – Machine Interface, xử lý lệnh và thực hiện hành động theo yêu cầu.

Ví dụ thực tế: Trong dây chuyền đóng gói thực phẩm, PLC liên tục thu thập dữ liệu về nhiệt độ máy hàn, tốc độ băng tải và số lượng sản phẩm. HMI nhận các dữ liệu này, hiển thị trên màn hình để người vận hành theo dõi. Khi cần giảm tốc độ băng tải, người vận hành chỉ cần thao tác trên màn hình HMI và lệnh sẽ được gửi tới PLC để điều chỉnh thiết bị.

Xem thêm: Các loại thiết bị tự động hóa trong sản xuất

Các chức năng chính của Human – Machine Interface

HMI giúp người vận hành giám sát, điều khiển và quản lý toàn bộ quá trình sản xuất thông qua một giao diện trực quan. Ngoài chức năng hiển thị dữ liệu theo thời gian thực, hệ thống HMI còn hỗ trợ cảnh báo sự cố, lưu trữ dữ liệu và phân tích hiệu suất vận hành. Các chức năng chính của HMI bao gồm:

• Hiển thị dữ liệu sản xuất, trạng thái vận hành: Hệ thống điều khiển HMI theo dõi các thông số vận hành như nhiệt độ, áp suất, lưu lượng, tốc độ, trạng thái thiết bị theo thời gian tthực và hiển thị dưới dạng số liệu, biểu đồ trực quan giúp người vận hành nắm bắt tức thì tình trạng sản xuất.
• Điều khiển thiết bị và dây chuyền sản xuất: Thông qua màn hình cảm ứng HMI, người vận hành có thể khởi động, dừng máy, điều chỉnh tốc độ, đặt thông số, thay đổi chế độ vận hành hoặc chuyển đổi lệnh sản xuất mà không cần thao tác trực tiếp trên thiết bị.
• Cảnh báo lỗi và hỗ trợ xử lý sự cố: Khi phát hiện bất thường, HMI sẽ hiển thị cảnh báo theo thời gian thực, đồng thời ghi nhận thời điểm, vị trí và nguyên nhân lỗi để hỗ trợ người vận hành xử lý nhanh và phục vụ công tác phân tích sau này.
• Thu thập và lưu trữ dữ liệu: HMI ghi lại các thông tin như sản lượng, thông số vận hành, lịch sử cảnh báo và dữ liệu đo lường để phục vụ việc theo dõi, truy xuất và phân tích hiệu quả sản xuất.
• Phân tích, báo cáo: Dựa trên dữ liệu thu thập được, HMI có thể hiển thị biểu đồ xu hướng, so sánh hiệu suất vận hành, hỗ trợ tính toán các chỉ số như OEE và xuất báo cáo định kỳ. Điều này giúp nhà quản lý đưa ra quyết định dựa trên dữ liệu thay vì cảm tính.

Có thể thấy, HMI không chỉ là màn hình hiển thị dữ liệu mà còn là công cụ hỗ trợ giám sát, điều khiển và phân tích hoạt động sản xuất, góp phần nâng cao hiệu quả vận hành trong nhà máy.

Xem thêm: Nhà máy thông minh là gì? Mô hình kiến trúc và 7 bước triển khai nhà máy thông minh tại Việt Nam

So sánh hệ thống PLC và HMI

PLC và HMI là hai thành phần quan trọng trong hệ thống tự động hóa nhưng đảm nhận những vai trò hoàn toàn khác nhau. PLC chịu trách nhiệm xử lý logic điều khiển, trong khi HMI là giao diện giúp người vận hành giám sát và tương tác với hệ thống. Bảng dưới đây sẽ giúp bạn phân biệt rõ hai thiết bị này.

Trong thực tế, PLC và HMI thường được triển khai đồng thời để tạo thành một hệ thống điều khiển hoàn chỉnh. PLC đảm nhiệm việc xử lý logic và điều khiển thiết bị, còn HMI cung cấp giao diện trực quan để người vận hành theo dõi trạng thái hệ thống và gửi lệnh điều khiển. Sự kết hợp này giúp nâng cao hiệu quả vận hành và giảm sai sót trong quá trình sản xuất.

Ví dụ: Trong một dây chuyền đóng chai nước tự động, PLC điều khiển tốc độ băng tải, van đổ nước, máy đóng nắp và gắn nhãn theo chương trình đã được lập trình sẵn. Đồng thời, màn hình HMI hiển thị tốc độ sản xuất hiện tại, số lượng chai đã sản xuất, cảnh báo khi hết nguyên liệu hoặc có lỗi xảy ra và cho phép người vận hành thay đổi tốc độ hoặc dừng dây chuyền khi cần bảo trì.

Quy trình xây dựng hệ thống HMI đạt chuẩn trong công nghiệp

Để xây dựng hệ thống HMI hoạt động ổn định và đáp ứng yêu cầu sản xuất, doanh nghiệp cần thực hiện theo quy trình gồm 6 bước: Xác định yêu cầu hệ thống, thiết kế hệ thống HMI, lập trình giao diện HMI, lập trình chức năng HMI, chạy thử và hiệu chỉnh hệ thống, triển khai hệ thống HMI. Mỗi bước đều có vai trò quan trọng trong việc đảm bảo hệ thống vận hành chính xác, ổn định và đáp ứng nhu cầu thực tế của doanh nghiệp.

Quy trình xây dựng hệ thống HMI đạt chuẩn

Bước 1: Xác định yêu cầu hệ thống

Bước đầu tiên là xác định rõ yêu cầu của hệ thống HMI nhằm đảm bảo giao diện được thiết kế phù hợp với quy trình sản xuất và nhu cầu vận hành thực tế.

Để thực hiện bước này, doanh nghiệp cần thu thập đầy đủ các thông tin như thông số vận hành (áp suất, độ rung, tốc độ…), điều kiện môi trường (nhiệt độ, độ ẩm, bụi bẩn…), các tiêu chuẩn kỹ thuật cần tuân thủ, điểm cần giám sát, loại dữ liệu cần hiển thị và đối tượng trực tiếp sử dụng hệ thống. Đây là cơ sở để xác định các chức năng mà HMI cần đáp ứng.

Bước 2: Thiết kế hệ thống HMI

Dựa trên thông tin thu thập được, doanh nghiệp bắt đầu tiến hành thiết kế kiến trúc tổng thể của HMI. Các công việc cần thực hiện bao gồm:

• Lựa chọn loại màn hình cảm ứng HMI
• Xác định số lượng và vị trí lắp đặt
• Lựa chọn PLC và các thiết bị điều khiển phù hợp
• Lựa chọn giao thức kết nối phù hợp (Modbus, Profinet, Ethernet/IP…)
• Thiết kế sơ đồ kết nối
• Lập trình phần mềm HMI tương thích với phần cứng.

Bước 3: Lập trình giao diện HMI

Giai đoạn lập trình giao diện người máy bao gồm hai phần song song: Lập trình PLC để thực hiện logic điều khiển và lập trình HMI để tạo giao diện hiển thị, tương tác. Hai phần này cần được đồng bộ chặt chẽ về địa chỉ biến, giao thức truyền dữ liệu và logic xử lý.

Về giao diện người máy HMI, các loại màn hình cần có bao gồm:

• Màn hình dashboard tổng quan (overview)
• Màn hình chi tiết từng công đoạn
• Màn hình điều khiển
• Màn hình cảnh báo
• Màn hình lịch sử dữ liệu

Lưu ý: Giao diện màn hình HMI cần được thiết kế trực quan, dễ đọc, phân cấp rõ ràng, ưu tiên trải nghiệm người vận hành.

Bước 4: Lập trình chức năng HMI

Doanh nghiệp sẽ sử dụng các phần mềm chuyên dụng để lập trình những chức năng cho hệ thống HMI. Quá trình này bao gồm:

• Thiết lập kết nối giữa HMI với PLC và các thiết bị liên quan
• Thiết kế các màn hình dashboard hiển thị thông số vận hành và trạng thái dây chuyền
• Cấu hình các nút bấm, công tắc hoặc thanh trượt điều khiển
• Lập trình cơ chế cảnh báo và báo động khi phát sinh sự cố
• Xây dựng hệ thống nhật ký hoạt động để lưu trữ dữ liệu, phục vụ việc theo dõi và phân tích lịch sử vận hành.

Bước 5:  Chạy thử và hiệu chỉnh hệ thống

Trước khi sử dụng hệ thống HMI trong nhà máy, giao diện người máy cần được kiểm tra kỹ lưỡng trong môi trường mô phỏng. Doanh nghiệp cần xây dựng các kịch bản thử nghiệm khi dây chuyền hoạt động bình thường, xảy ra lỗi hoặc mất điện,…

Trong tất cả các trường hợp thử nghiệm, doanh nghiệp nên kiểm tra tốc độ phản hồi của màn hình cảm ứng HMI, độ chính xác của dữ liệu hiển thị, tính ổn định khi vận hành liên tục và khả năng khôi phục sau sự cố.

Bước này sẽ giúp phát hiện lỗi giao diện, lỗi truyền thông, lỗi logic và tiến hành hiệu chỉnh trước khi áp dụng vào môi trường sản xuất thực tế.

Bước 6: Triển khai hệ thống HMI

Quá trình lắp đặt hệ thống Human – Machine Interface cần tuân thủ các tiêu chuẩn kỹ thuật về vị trí, chiều cao màn hình, góc nhìn và các yếu tố công thái học. Khi kết nối HMI với PLC và các thiết bị khác, doanh nghiệp phải đảm bảo chất lượng tín hiệu và khả năng chống nhiễu.

Sau khi đưa vào sử dụng, doanh nghiệp cũng cần có kế hoạch bảo trì định kỳ ngăn chặn các vấn đề phát sinh và tối ưu hóa hệ thống.

Có thể bạn quan tâm: DCS là gì? Toàn tập về hệ thống điều khiển phân tán trong công nghiệp hiện đại

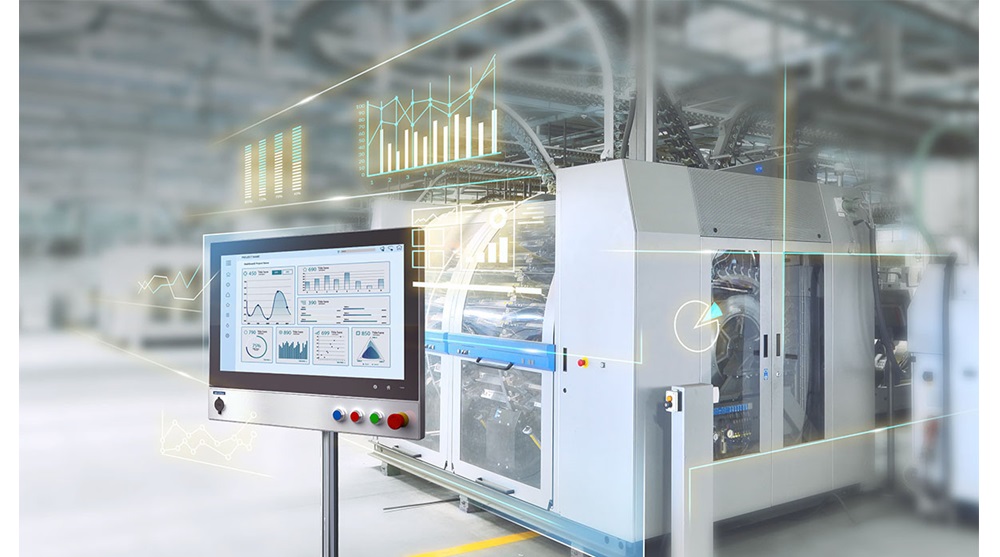

Tầm quan trọng của HMI trong sản xuất công nghiệp

HMI không chỉ giúp người vận hành theo dõi và điều khiển thiết bị mà còn góp phần nâng cao năng suất, đảm bảo an toàn và tạo nền tảng cho chuyển đổi số trong sản xuất. Những lợi ích nổi bật của HMI gồm: tối ưu năng suất và giảm thời gian dừng máy, nâng cao độ an toàn trong vận hành, cải thiện chất lượng sản phẩm, tăng mức độ tự động hóa và sẵn sàn cho chuyển đổi số.

Tầm quan trọng của HMI trong sản xuất

• Tối ưu năng suất và giảm thời gian dừng máy: Nhờ hiển thị dữ liệu theo thời gian thực, HMI giúp người vận hành nhanh chóng phát hiện bất thường, giảm thiểu thời gian khắc phục lỗi, từ đó nâng cao chỉ số OEE.
• Nâng cao độ an toàn trong vận hành: Các cảnh báo tức thì, hướng dẫn xử lý lỗi và phân quyền truy cập giúp đảm bảo người vận hành luôn làm đúng quy trình, hạn chế rủi ro tai nạn.
• Cải thiện chất lượng sản phẩm: Thông số vận hành được kiểm soát chặt chẽ giúp doanh nghiệp giảm sai lỗi, cải thiện sự ổn định của dây chuyền.
• Tăng mức độ tự động hóa và sẵn sàng cho chuyển đổi số: Hệ thống HMI là cầu nối giữa tầng kết nối tự động hóa và tầng quản lý vận hành nhà máy. Vì vậy, triển khai HMI là nền tảng giúp doanh nghiệp xây dựng nhà máy thông minh trong tương lai.

Xem thêm: 7 công nghệ sản xuất nổi bật được ứng dụng trong nhà máy thông minh

Ngành nào nên sử dụng hệ thống HMI?

HMI được ứng dụng trong hầu hết các ngành có hệ thống điều khiển tự động. Tùy từng lĩnh vực, HMI sẽ đảm nhiệm vai trò giám sát, điều khiển và tối ưu hóa quy trình vận hành theo những cách khác nhau. Ứng dụng chi tiết từng ngành gồm:

Sản xuất và chế tạo

Sản xuất và chế tạo là lĩnh vực ứng dụng giao diện người máy HMI rộng rãi nhất. Trong các nhà máy sản xuất ô tô, điện tử, dược phẩm, thực phẩm và đồ uống, HMI giúp giám sát dây chuyền sản xuất, điều khiển robot công nghiệp, kiểm soát điều kiện môi trường,…

HMI được áp dụng để kiểm soát quy trình phun sơn ô tô

Các nhà máy hiện đại thường lắp đặt hàng chục đến hàng trăm màn hình HMI để giám sát toàn bộ quy trình từ nguyên liệu đầu vào đến thành phẩm.

Ví dụ:

• Ngành Điện tử: HMI thường được sử dụng để giám sát tốc độ dây chuyền, tải, công suất, nhiệt độ,…
• Ngành Cơ khí – chế tạo: Hệ thống HMI thường được dùng để điều khiển máy CNC, robot, dây chuyền lắp ráp,…
• Ngành Thực phẩm – đồ uống: Ứng dụng nền tảng HMI để hỗ trợ kiểm soát nhiệt độ, áp suất, mức độ vệ sinh trong nhà máy hoặc hệ thống kho.
• Ngành sản xuất Ô tô: Dùng để điều khiển và giám sát hệ thống robot, dây chuyền dập, hàn,…

Ngành năng lượng

Hệ thống HMI ứng dụng trong ngành năng lượng để vận hành và giám sát nhà máy điện, trạm biến áp, hệ thống phân phối điện và các cơ sở năng lượng tái tạo như điện gió, điện mặt trời. Giao diện màn hình HMI trong ngành này thường yêu cầu có khả năng hoạt động liên tục 24/7.

Ngành dầu khí và hóa chất

Đây là ngành đặc thù, yêu cầu HMI phải có tiêu chuẩn chống cháy nổ và khả năng hoạt động trong môi trường khắc nghiệt. Các màn hình HMI giám sát quy trình chưng cất, trộn hóa chất, kiểm soát áp suất và nhiệt độ trong các bình phản ứng, đảm bảo an toàn cho người vận hành và thiết bị.

Ngành y tế và dược phẩm

Hệ thống HMI thường được sử dụng để điều khiển thiết bị sản xuất thuốc, hệ thống vô trùng, máy đóng gói và theo dõi điều kiện bảo quản. Ngoài ra, màn hình cảm ứng HMI còn có thể được ứng dụng trong các máy móc y tế: máy MRI, máy chụp X-quang, máy thở,… hỗ trợ bác sĩ quan sát và điều chỉnh thông số máy.

Xây dựng hệ thống tự động hóa sản xuất cùng ITG Technology

Từ những lợi ích của hệ thống HMI mà chúng tôi đã chia sẻ ở trên, có thể thấy rằng, giao diện người máy chính là hệ thống nền tảng để doanh nghiệp bước đầu hiện thực hóa mô hình nhà máy tự động. Tuy nhiên, làm thế nào để từ các HMI đơn lẻ, doanh nghiệp có thể xây dựng được một hệ thống tự động hóa toàn diện? Câu trả lời nằm ở giải pháp 3S iFACTORY của ITG.

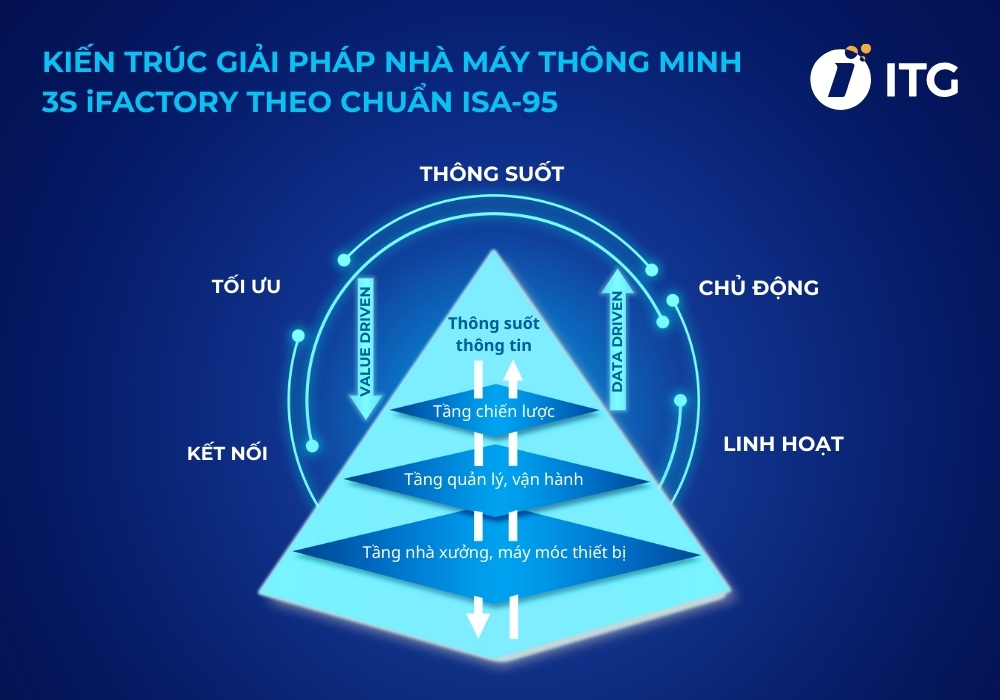

3S iFACTORY là giải pháp nhà máy thông minh được ITG Technology xây dựng dựa trên ba tầng kiến trúc chuẩn quốc tế, bao gồm: Tầng kết nối – tự động hóa, tầng quản lý vận hành và tầng chiến lược nhà máy. Ba tầng này được kết nối xuyên suốt với nhau, tạo thành dòng chảy sản xuất liền mạch từ đầu vào đến đầu ra.

Kiến trúc nhà máy thông minh 3S iFACTORY

Kiến trúc tầng dưới cùng: Kết nối và tự động hóa

Ở tầng này, hệ thống IIOTHUB sẽ thu thập dữ liệu từ PLC, HMI, robot, cảm biến thông qua các giao thức công nghiệp (OPC-UA, MQTT, Ethernet…). Dữ liệu được xử lý tại biên để giảm độ trễ và đảm bảo tín hiệu ổn định khi kết nối với các hệ thống phía trên.

Kiến trúc tầng giữa: Quản lý và vận hành nhà máy

Trên nền tảng dữ liệu thu được, các module lõi của 3S iFACTORY bao gồm: 3S SPS, MES, WMS, QMS, MMS, OEE, EMS sẽ sử dụng dữ liệu thu được để thực hiện các nhiệm vụ theo chức năng đã được cài đặt:

• MES đảm nhiệm điều hành và thực thi lệnh sản xuất, quản lý lệnh công việc, theo dõi tiến độ theo lô/chi tiết sản phẩm.
• WMS quản lý tồn kho, luồng vật liệu, tối ưu vị trí lưu trữ.
• MMS quản lý bảo trì dự phòng, lịch bảo dưỡng, và lịch sửa chữa.
• OEE cung cấp chỉ số hiệu suất thiết bị tổng thể để hỗ trợ đưa ra cải tiến phù hợp.
• EMS theo dõi và tối ưu tiêu thụ năng lượng theo khu vực, dây chuyền hoặc thiết bị.
• QMS kiểm soát chất lượng và hỗ trợ truy xuất nguồn gốc.

Tầng trên cùng: Chiến lược nhà máy

3S BIZHUB phân tích và trực quan hóa thông qua dashboard tổng quan, cảnh báo thông minh và đề xuất hành động dựa trên AI. Nhờ vậy, dữ liệu từ HMI/PLC không chỉ được hiển thị mà còn được chuyển hoá thành quyết định vận hành.

Hơn tất cả, ITG không chỉ cung cấp giải pháp mà còn theo sát doanh nghiệp trong suốt quá trình triển khai: Từ tư vấn lựa chọn công nghệ phù hợp, thiết kế hệ thống PLC HMI tối ưu, đến lựa chọn giải pháp tích hợp phù hợp. Nhờ đó, doanh nghiệp có thể xây dựng hệ thống tự động hóa hiệu quả, giúp tối ưu hóa vận hành và nâng cao năng suất.

Thông qua bài viết trên, ITG đã giúp bạn hiểu rõ hơn hệ thống HMI là gì, cấu tạo, chức năng và quy trình triển khai chuẩn. Trong bối cảnh cạnh tranh ngày càng gay gắt và yêu cầu về chất lượng, hiệu quả không ngừng tăng cao, đầu tư ứng dụng giao diện người – máy HMI chính là một trong những chiến lược phát triển bền vững, giúp doanh nghiệp tạo lợi thế cạnh tranh trên thị trường.

Bộ FAQ về HMI, vai trò, chức năng

1. HMI có thể hoạt động độc lập mà không cần PLC không?

Không. Trong hầu hết hệ thống tự động hóa công nghiệp, HMI cần kết nối với PLC hoặc bộ điều khiển để nhận dữ liệu và gửi lệnh điều khiển. Nếu không có PLC hoặc thiết bị điều khiển tương đương, HMI chỉ đóng vai trò là giao diện hiển thị và không thể thực hiện các chức năng điều khiển máy móc.

2. HMI có thể kết nối với những thiết bị nào?

HMI có thể kết nối với nhiều thiết bị trong hệ thống tự động hóa như PLC, cảm biến, biến tần, servo, robot công nghiệp, bộ điều khiển nhiệt độ và các hệ thống SCADA hoặc MES thông qua các giao thức truyền thông công nghiệp như Modbus, Profinet, Ethernet/IP hay OPC UA.

3. Doanh nghiệp quy mô nhỏ có cần triển khai HMI không?

Có. HMI không chỉ phù hợp với các nhà máy lớn mà còn mang lại nhiều lợi ích cho doanh nghiệp vừa và nhỏ. Việc sử dụng HMI giúp giám sát trực quan, giảm thao tác thủ công, phát hiện sự cố nhanh hơn và tạo nền tảng để mở rộng hệ thống tự động hóa trong tương lai.

4. Khi thiết kế giao diện HMI cần lưu ý những gì?

Giao diện HMI nên được thiết kế trực quan, dễ quan sát và dễ thao tác. Doanh nghiệp cần bố trí thông tin theo mức độ ưu tiên, sử dụng màu sắc cảnh báo thống nhất, hiển thị dữ liệu rõ ràng, đồng thời hạn chế các chi tiết gây rối để người vận hành có thể xử lý nhanh khi xảy ra sự cố.

5. HMI có lưu trữ dữ liệu sản xuất không?

Có. HMI có thể lưu trữ lịch sử vận hành, dữ liệu đo lường, trạng thái thiết bị và các cảnh báo trong quá trình sản xuất. Dữ liệu này hỗ trợ doanh nghiệp theo dõi hiệu suất, phân tích nguyên nhân sự cố và tối ưu hoạt động của dây chuyền.

6. HMI mang lại lợi ích gì khi xây dựng nhà máy thông minh?

HMI giúp kết nối người vận hành với hệ thống tự động hóa thông qua giao diện trực quan, đồng thời cung cấp dữ liệu theo thời gian thực để giám sát và điều khiển sản xuất. Khi kết hợp với PLC và các hệ thống quản lý sản xuất, HMI góp phần nâng cao hiệu quả vận hành, giảm thời gian dừng máy và tạo nền tảng cho quá trình chuyển đổi số trong nhà máy.
